产品指南
  • 竖直站立的定义

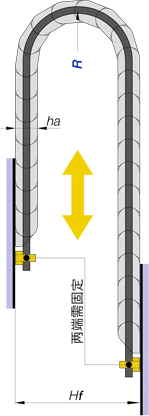

    竖直站立:拖链沿竖直方向运行,运行场景可参考右图。


    拖链竖直站立应用中的电缆及软管建议使用梳线板和电缆夹等去应力元件固定在拖链两端,将拉力作用在拖链两端接头处,减少磨损和断芯风险。



  • 预应力

    预应力为拖链常规拱起力,属于拖链正常现象,在拖链竖直站立应用中如安装空间充足,一般采用常规自带预应力的拖链。如安装空间有限,则可采用无预应力的拖链。


    常规拖链所需安装空间:Hf = 2 R + ha +预应力拱起高度(具体预应力拱起高度请咨询喆峰销售工程师)

    无预应力拖链所需安装空间:Hf = 2 R + ha



  • 接头选择

    我们推荐固定式接头运用在竖直站立应用上,避免拖链在运动过程中出现摆动



开始您的拖链设计
