钢制拖链 ZF-TL65系列

产品咨询

返回列表

产品介绍

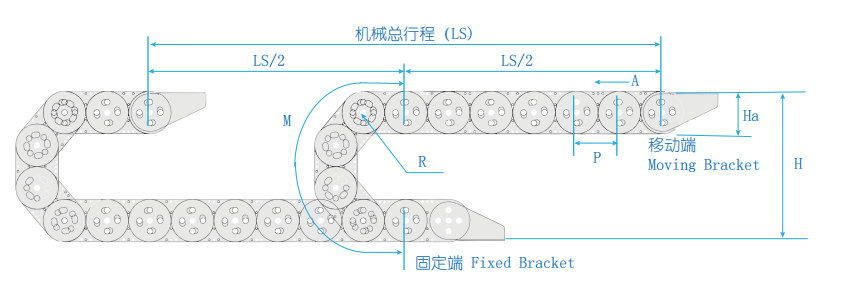

长度计算 L=LS/2+M

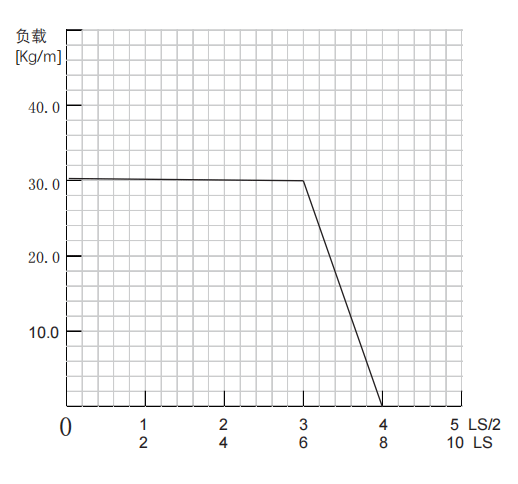

◆ 长行程架空|滑行运行

型号

节距
mm

弯曲半径
mm

拖链宽度范围

mm

拖链内高

Hi

拖链外高

Ha

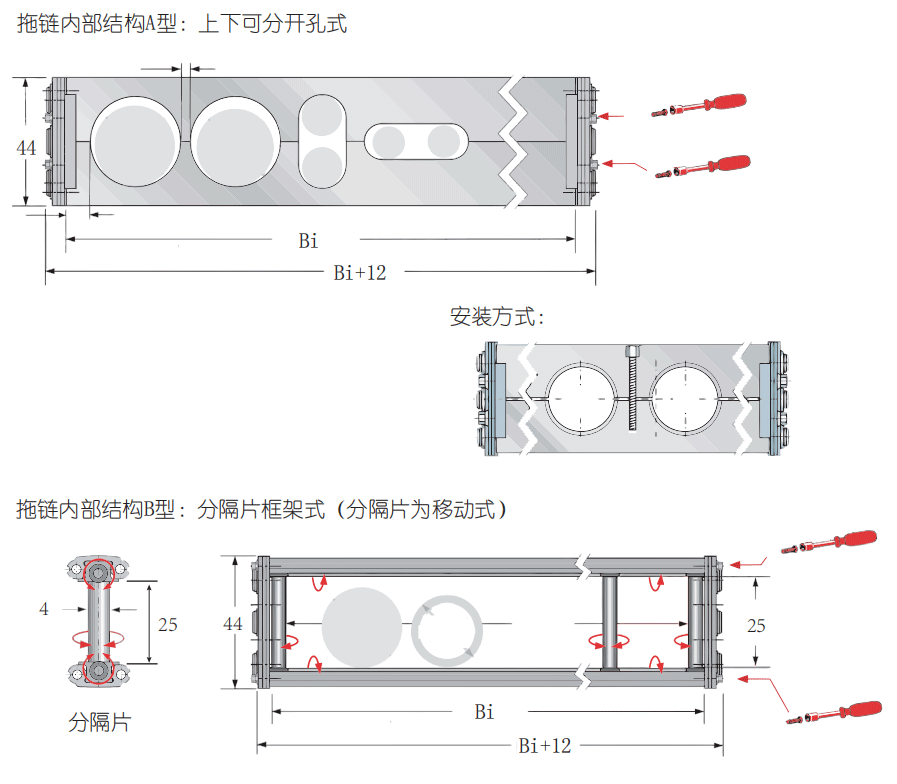

A型结构
最大孔径

允许架空度
（不加支撑轮）m

方式

ZF-TL65

65

60、75、90、

115、150、185

50-400

25

44

25

4

镀锌钢敞开式

ZF-TLS65

65

60、75、90、

115、150、185

50-400

25

44

25

4

不锈钢敞开式

R mm	H mm	M mm
60	208	319
75	238	366
90	268	413
115	318	491
150	388	601
185	458	711

材质	不锈钢、镀锌钢
运行速度	1m/sec
温度范围	因材质而定
安全安装高度	H+30

◆ 订购示例|整条拖链

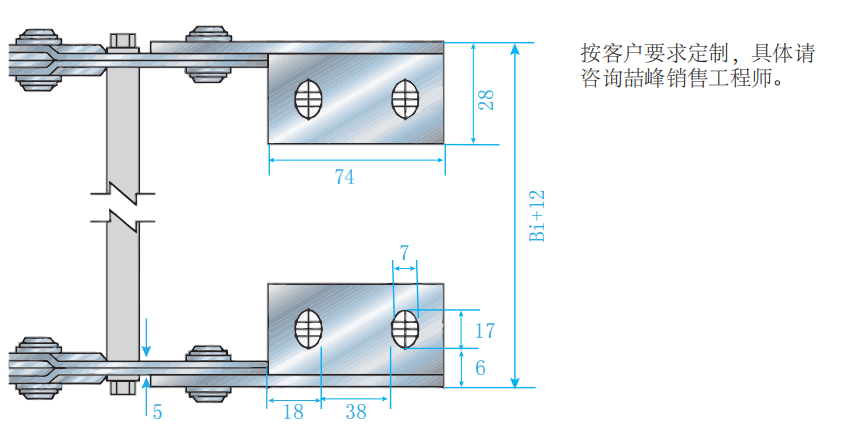

◆ 固定端

◆ 移动端

◆接头安装方式

◆产品型号结构
