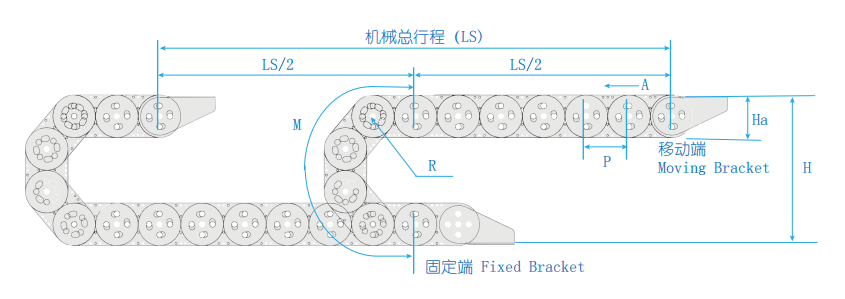

长度计算 L=LS/2+M

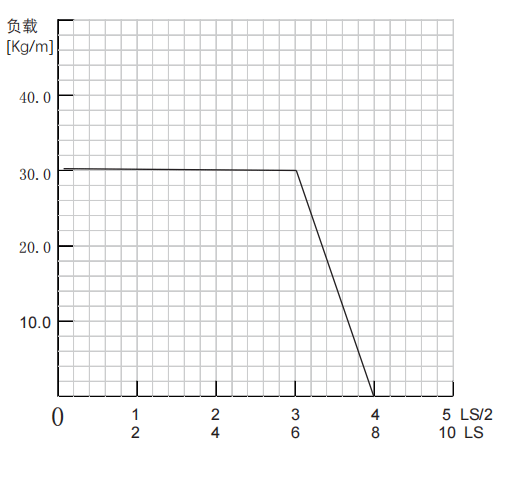

◆ 长行程架空|滑行运行
型号 | 节距 | 弯曲半径 | 拖链宽度范围 mm | 拖链内高 Hi | 拖链外高 Ha | A型结构 | 允许架空度 | 方式 |
ZF-TL75 | 75 | 75、100、125、 150、200、250 | 50-400 | 30 | 50 | 30 | 4 | 镀锌钢敞开式 |
ZF-TLP75 | 75 | 75、100、125、 150、200、250 | 50-400 | 30 | 50 | 30 | 4 | 镀锌钢全封闭式 |
ZF-TLS75 | 75 | 75、100、125、 150、200、250 | 50-400 | 30 | 50 | 30 | 4 | 不锈钢敞开式 |
ZF-TLPS75 | 75 | 75、100、125、 150、200、250 | 50-400 | 30 | 50 | 30 | 4 | 不锈钢全封闭式 |
R mm | H mm | M mm |
75 | 250 | 386 |
100 | 300 | 464 |
125 | 350 | 543 |
150 | 400 | 621 |
200 | 500 | 778 |
250 | 600 | 935 |
材质 | 不锈钢、镀锌钢 |
运行速度 | 1m/sec |
温度范围 | 因材质而定 |
安全安装高度 | H+49 |

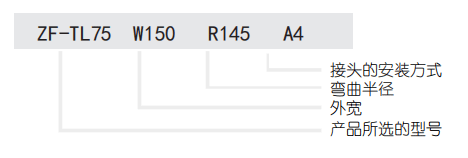

◆ 订购示例|整条拖链

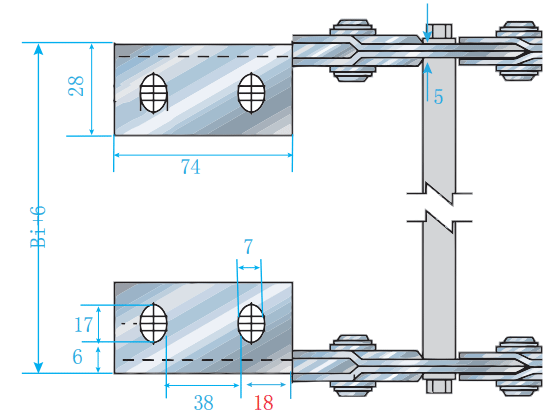

◆ 固定端

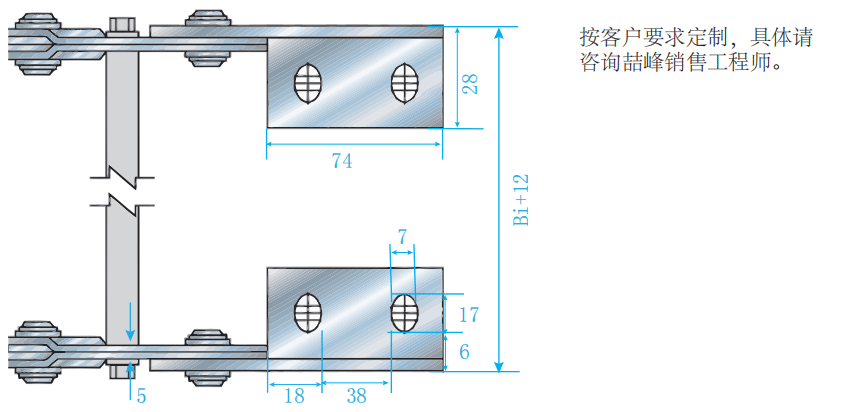

◆ 移动端

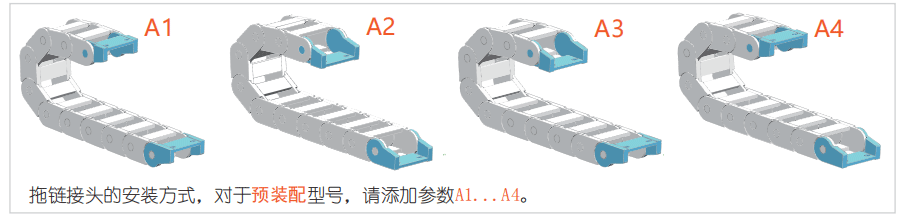

◆接头安装方式

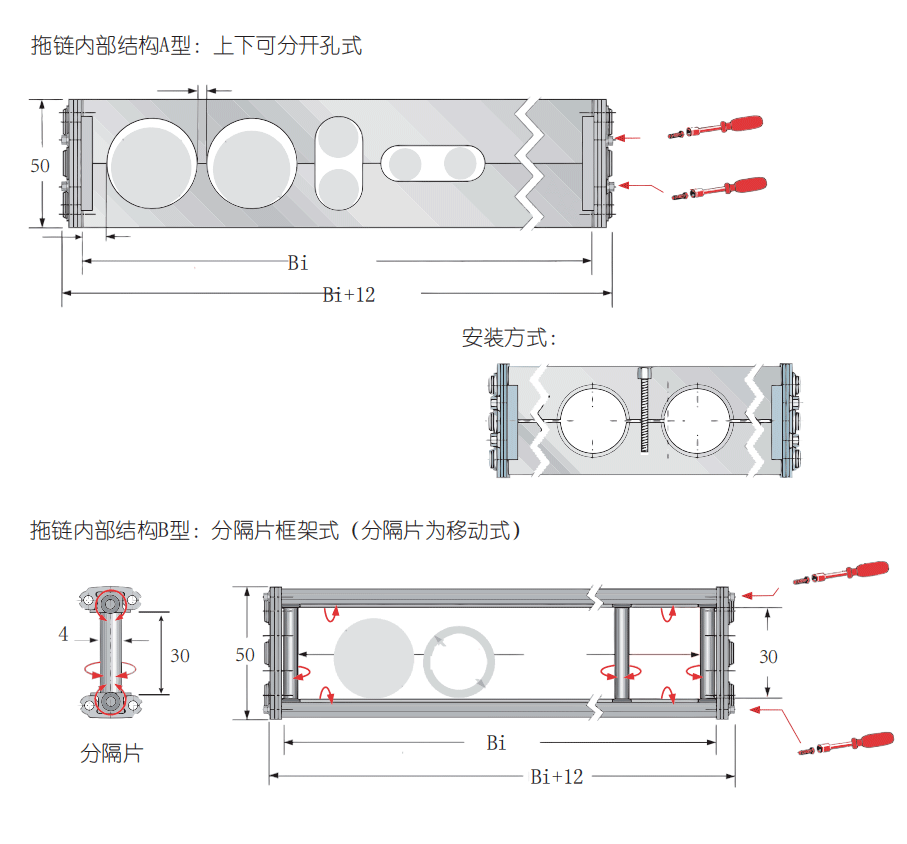

◆产品型号结构
