首页 > 标准产品 > 拖链系统 > 钢制拖链
  • ZF-TL95系列
钢制拖链 ZF-TL95系列
产品咨询 返回列表
产品介绍

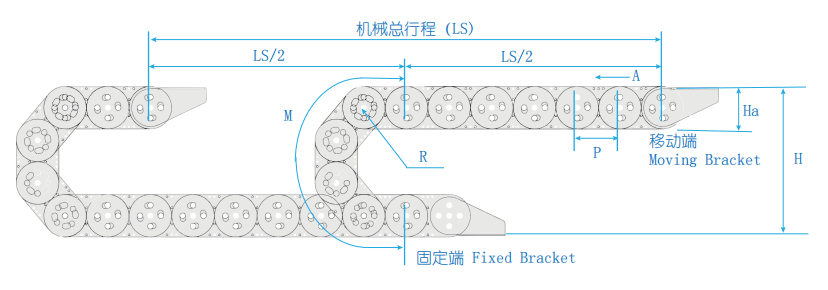

长度计算 L=LS/2+M

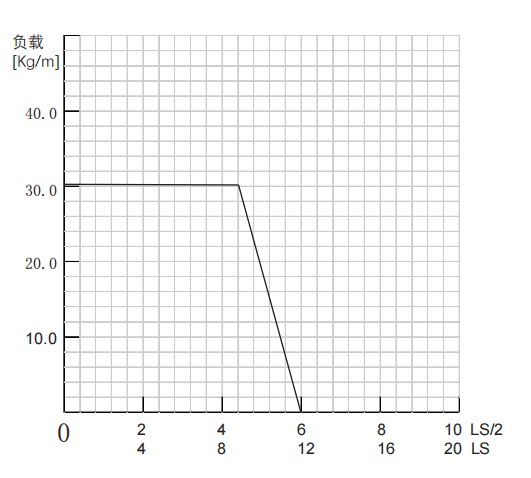

◆ 长行程架空|滑行运行


型号

节距
mm

弯曲半径
mm

拖链宽度范围

mm

拖链内高

Hi

拖链外高

Ha

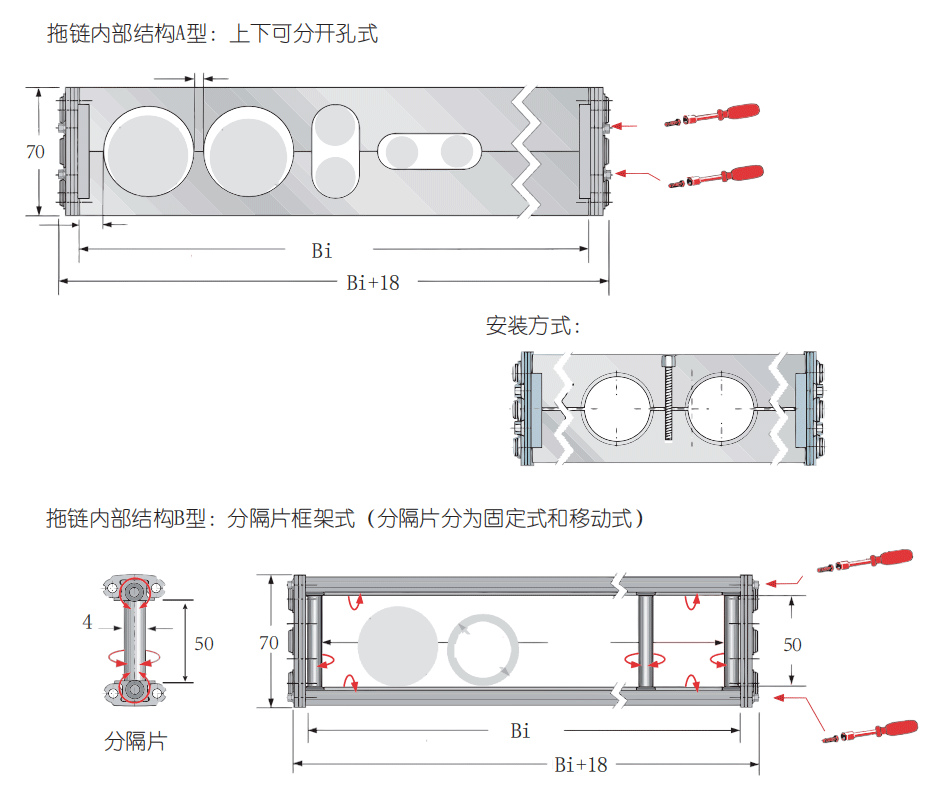

A型结构
最大孔径

允许架空度
（不加支撑轮）m

方式

ZF-TL95

95

100、115、145、

200、250、300

60-400

50

70

50

6

镀锌钢敞开式

ZF-TLS95

95

100、115、145、

200、250、300

60-400

50

70

50

6

不锈钢敞开式



R mm

H mm

M mm

100

340

504

115

370

551

145

430

646

200

540

818

250

640

975

300

740

1132


材质

不锈钢、镀锌钢

运行速度1m/sec
温度范围因材质而定
安全安装高度H+70


◆ 订购示例|整条拖链

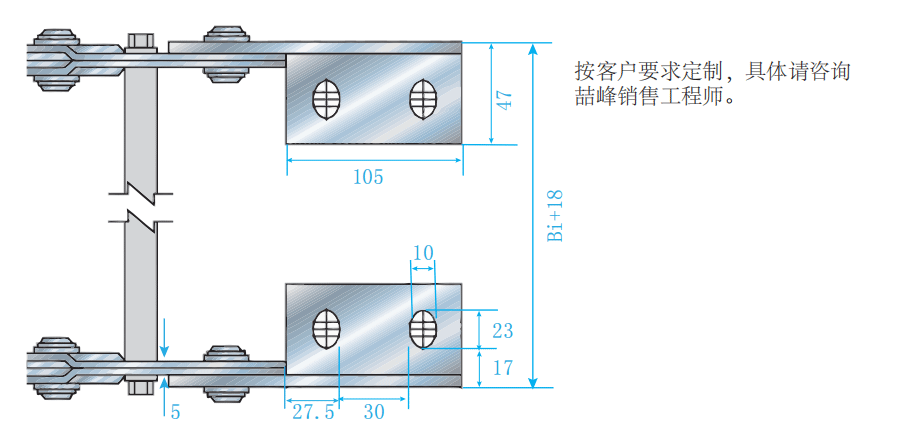

◆ 固定端

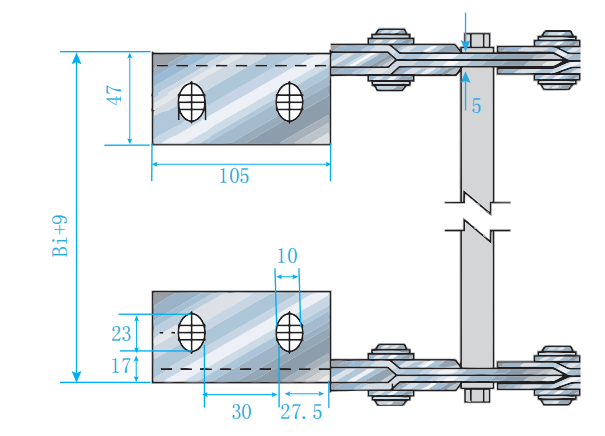

◆ 移动端




◆接头安装方式

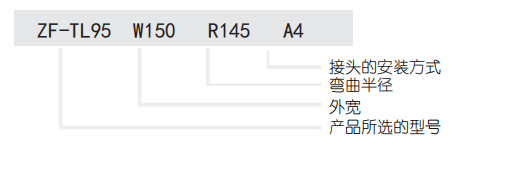

◆产品型号结构
