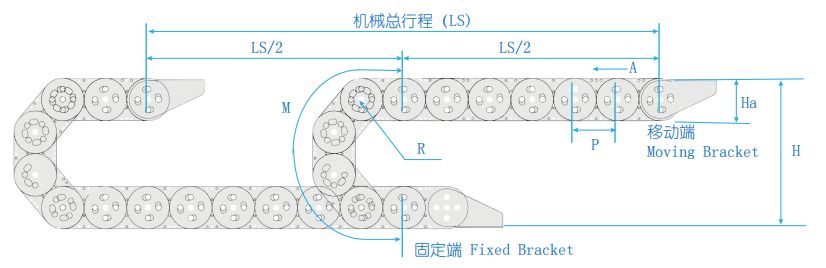

长度计算 L=LS/2+M

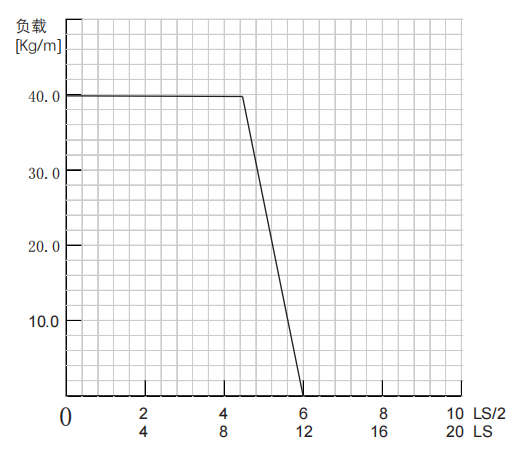

◆ 长行程架空|滑行运行

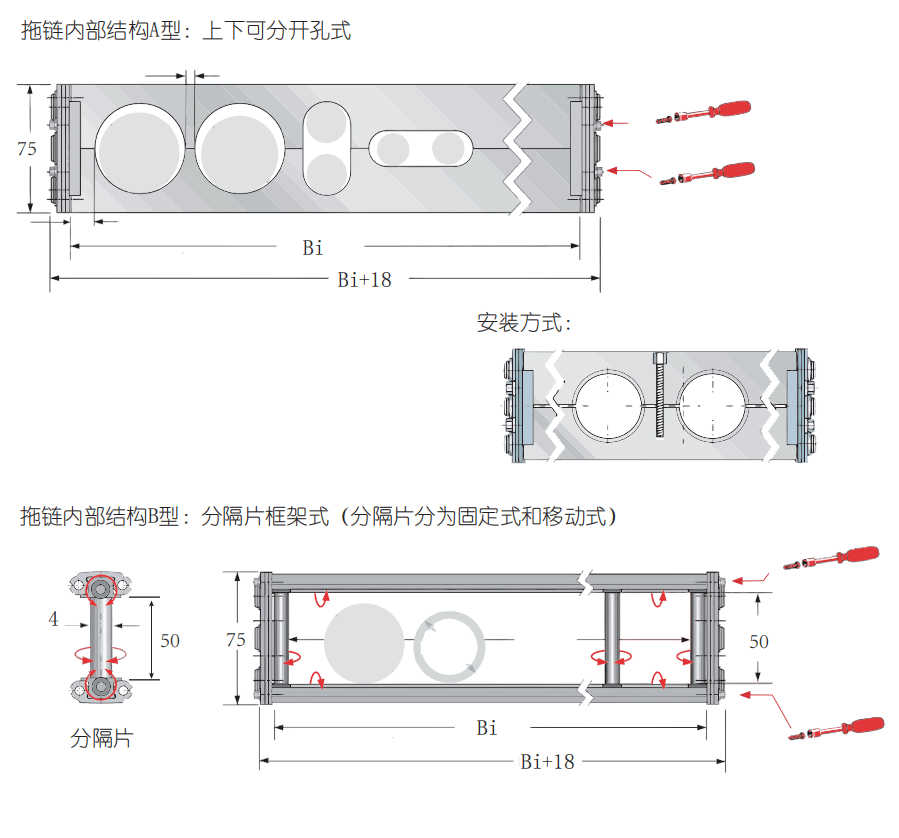

型号 | 节距 | 弯曲半径 | 拖链宽度范围 mm | 拖链内高 Hi | 拖链外高 Ha | A型结构 | 允许架空度 | 方式 |
ZF-TL100 | 100 | 150、200、250、 300、350 | 60-400 | 50 | 75 | 50 | 6 | 镀锌钢敞开式 |
ZF-TL100 | 100 | 150、200、250、 300、350 | 60-400 | 50 | 75 | 50 | 6 | 镀锌钢全封闭式 |
ZF-TLS100 | 100 | 150、200、250、 300、350 | 60-400 | 50 | 75 | 50 | 6 | 不锈钢敞开式 |
ZF-TLPS100 | 100 | 150、200、250、 300、350 | 60-400 | 50 | 75 | 50 | 6 | 不锈钢全封闭式 |
R mm | H mm | M mm |
150 | 450 | 671 |
200 | 550 | 828 |
250 | 650 | 985 |
300 | 750 | 1142 |
| 350 | 850 | 1299 |
| 材质 | 不锈钢、镀锌钢 |
| 运行速度 | 1m/sec |
| 温度范围 | 因材质而定 |
| 安全安装高度 | H+70 |
◆ 订购示例|整条拖链

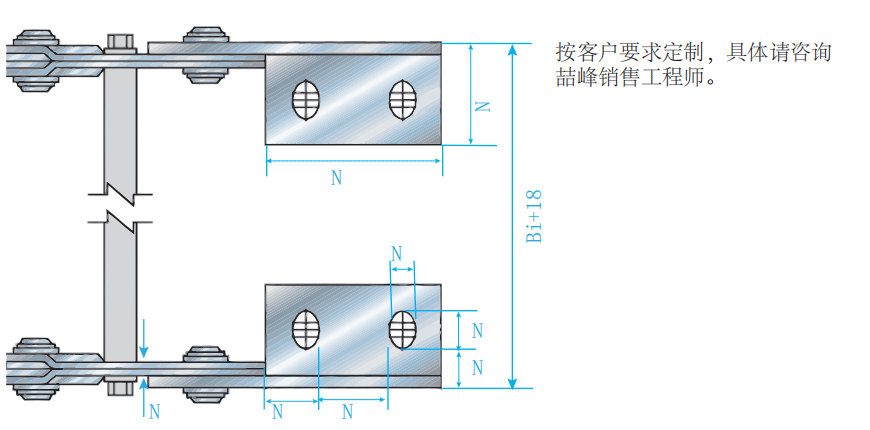

◆ 固定端
◆ 移动端

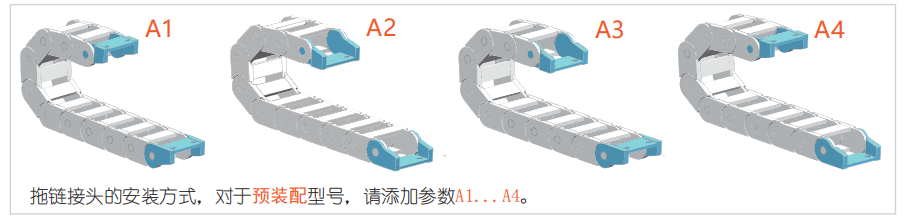

◆接头安装方式

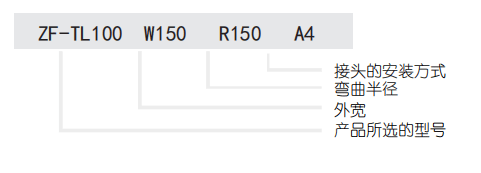

◆产品型号结构
