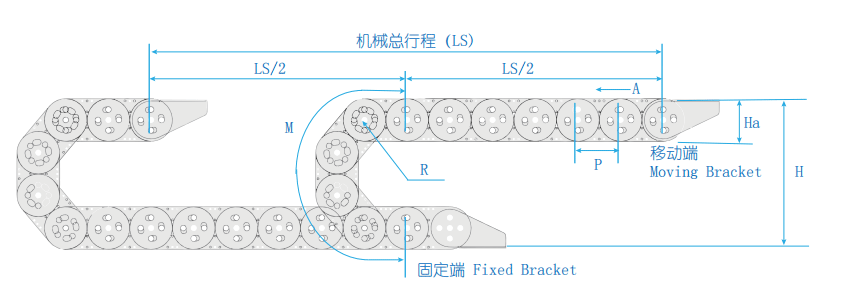

长度计算 L=LS/2+M

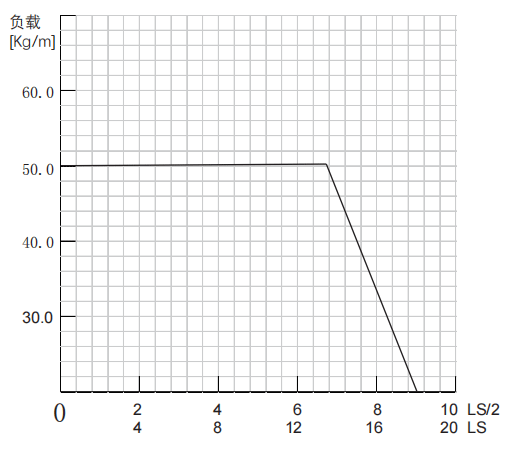

◆ 长行程架空|滑行运行

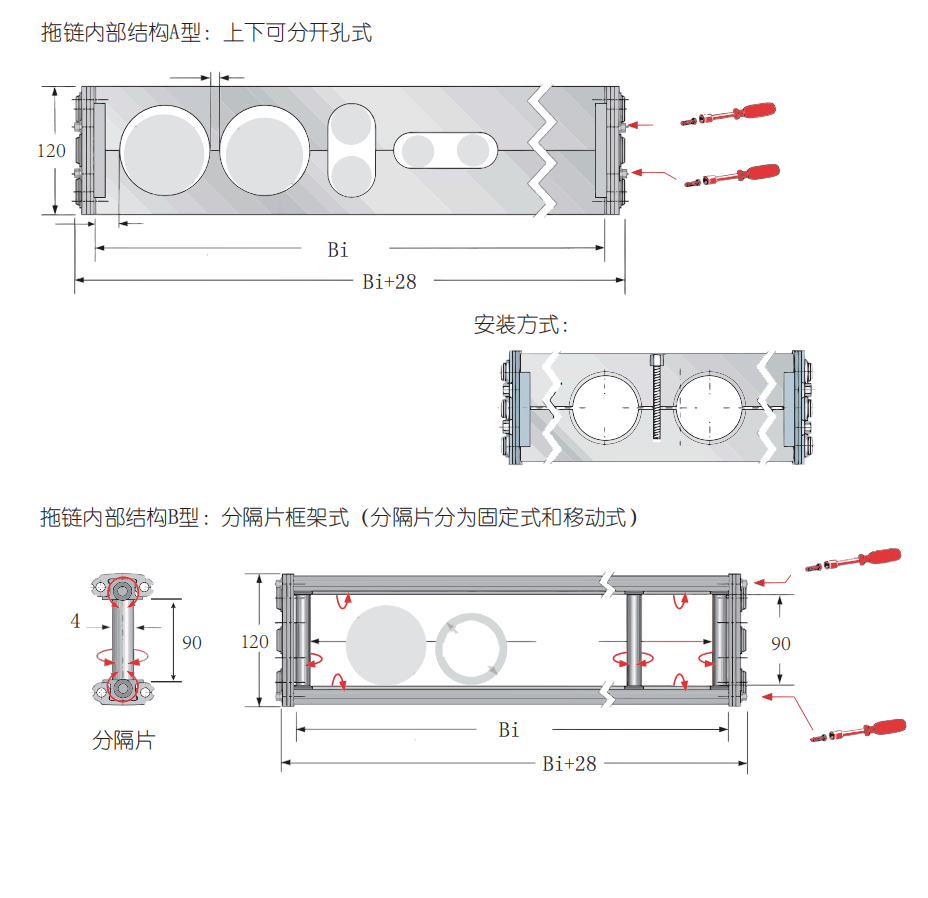

型号 | 节距 | 弯曲半径 | 拖链宽度范围 mm | 拖链内高 Hi | 拖链外高 Ha | A型结构 | 允许架空度 | 方式 |
ZF-TL155 | 155 | 200、250、300、350、 400、450、500 | 80-400 | 90 | 120 | 90 | 9 | 镀锌钢敞开式 |
ZF-TLS155 | 155 | 200、250、300、350、 400、450、500 | 80-400 | 90 | 120 | 90 | 9 | 不锈钢敞开式 |
R mm | H mm | M mm |
200 | 640 | 938 |
250 | 740 | 1095 |
300 | 840 | 1250 |
350 | 940 | 1409 |
400 | 1040 | 1566 |
450 | 1140 | 1723 |
500 | 1240 | 1880 |
| 材质 | 不锈钢、镀锌钢 |
| 运行速度 | 1m/sec |
| 温度范围 | 因材质而定 |
| 安全安装高度 | H+100 |
◆ 订购示例|整条拖链

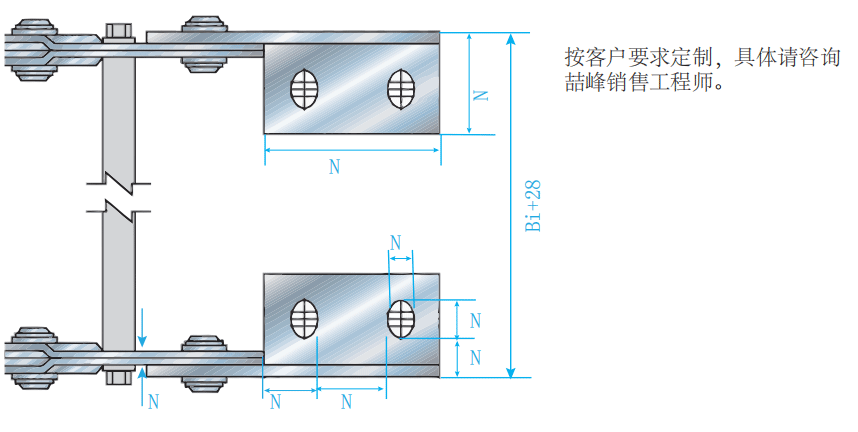

◆ 固定端
◆ 移动端
◆接头安装方式

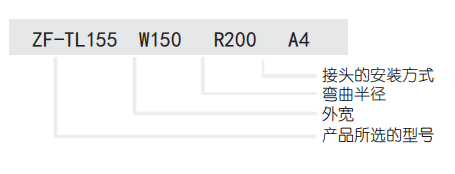

◆产品型号结构
