首页 > 标准产品 > 拖链系统 > 钢制拖链
  • ZF-TL175系列
钢制拖链 ZF-TL175系列
产品咨询 返回列表
产品介绍

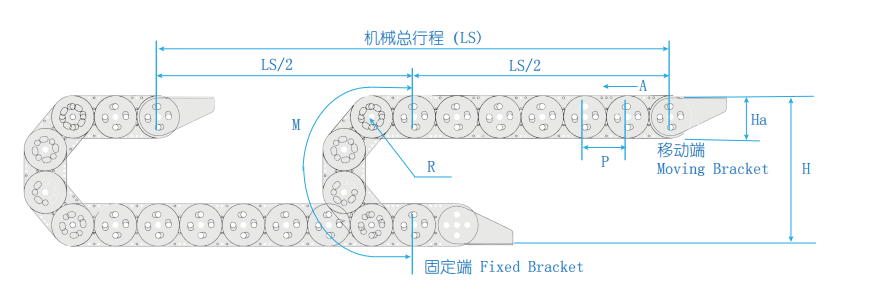

长度计算 L=LS/2+M





◆ 长行程架空|滑行运行


型号

节距
mm

弯曲半径
mm

拖链宽度范围

mm

拖链内高

Hi

拖链外高

Ha

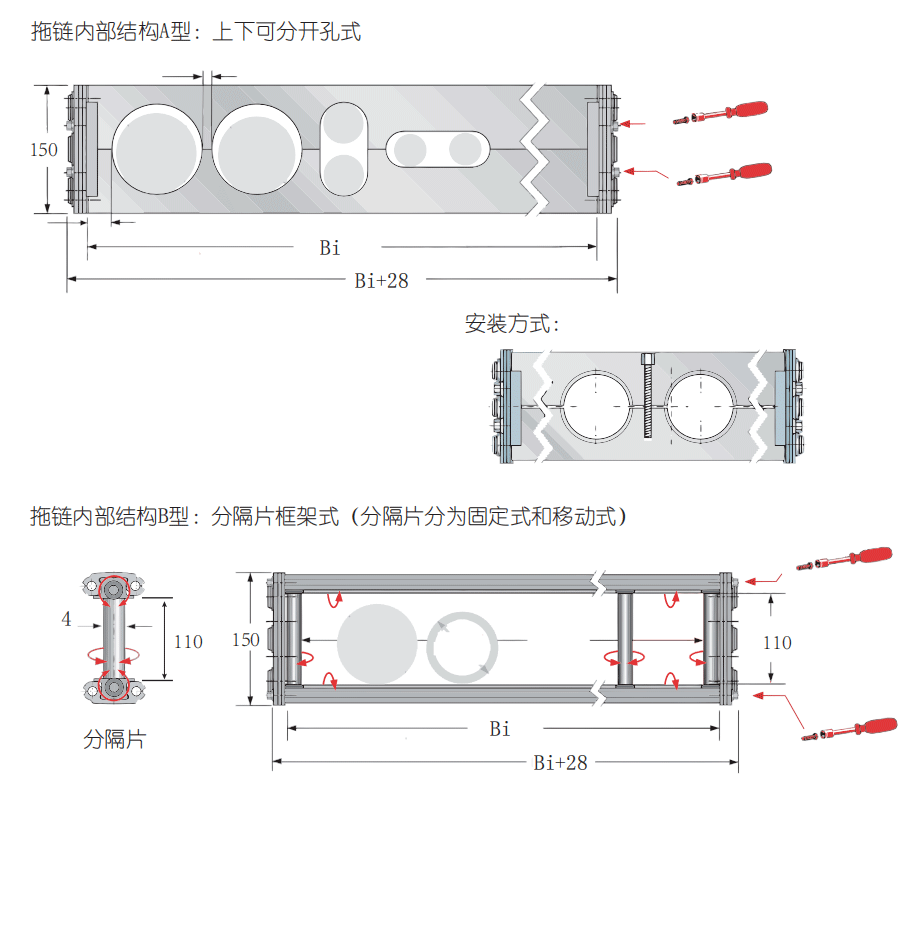

A型结构
最大孔径

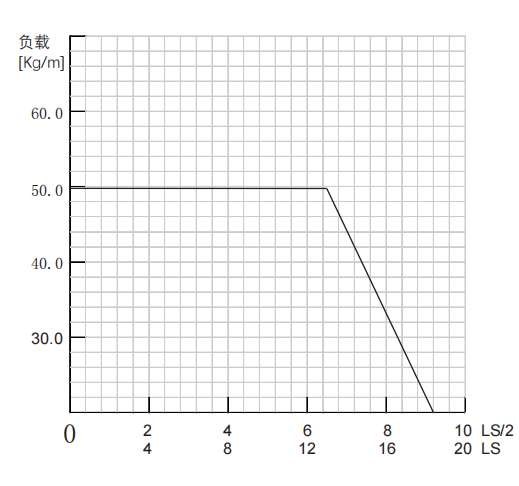

允许架空度
（不加支撑轮）m

方式

TL-175

175

250、300、350、400、

450、500、550、600

100-700

110

150

110

9

镀锌钢敞开式

TLP-175

175

250、300、350、400、

450、500、550、600

100-700

110

150

110

9

镀锌钢全封闭式

TLS-175

175

250、300、350、400、

450、500、550、600

100-700

110

150

110

9

不锈钢敞开式

TLPS-175

175

250、300、350、400、

450、500、550、600

100-700

110

150

110

9

不锈钢全封闭式




R mm

H mm

M mm

250

800

1135

300

900

1292

350

1000

1449

400

1100

1606

450

1200

1763

500

1300

1920

550

1400

2077

600

1500

2234


材质

不锈钢、镀锌钢

运行速度1m/sec
温度范围因材质而定
安全安装高度H+144


◆ 订购示例|整条拖链

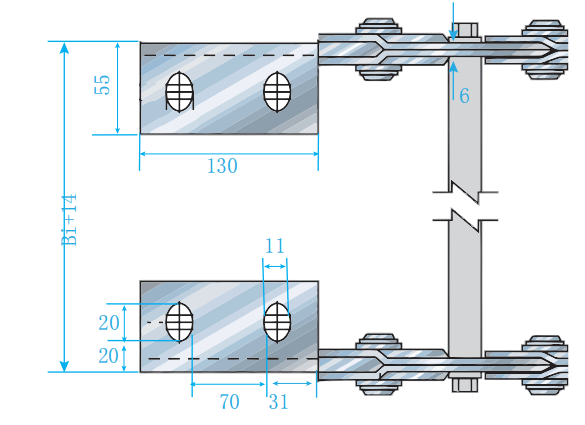

◆ 固定端

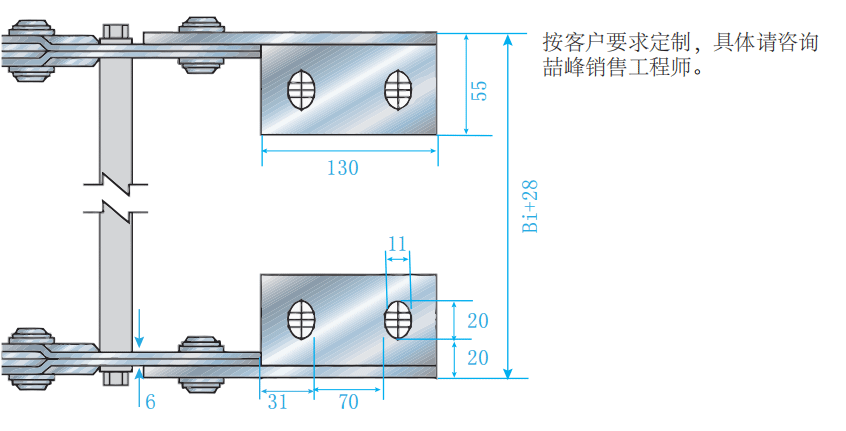

◆ 移动端

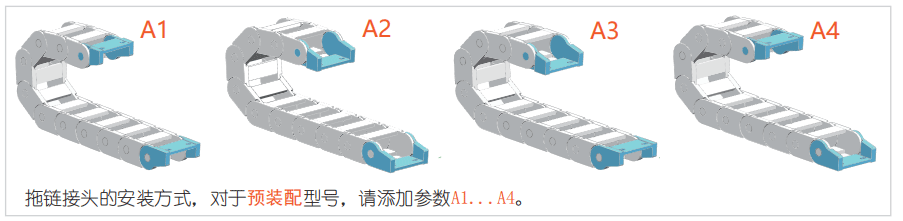

◆接头安装方式

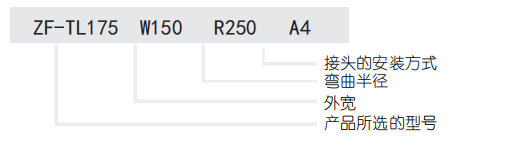

◆产品型号结构
