首页 > 标准产品 > 拖链系统 > 钢制拖链
  • ZF-TL180系列
钢制拖链 ZF-TL180系列
产品咨询 返回列表
产品介绍

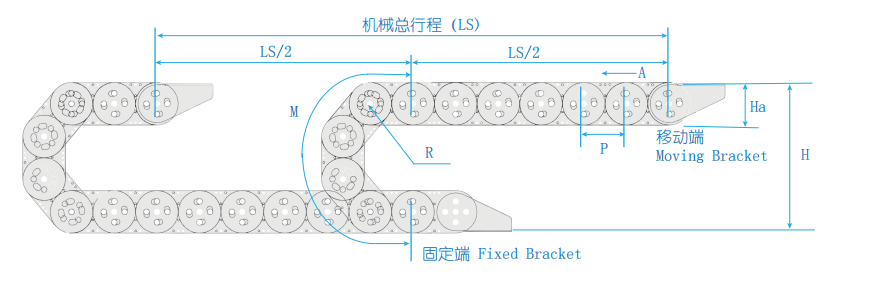

长度计算 L=LS/2+M

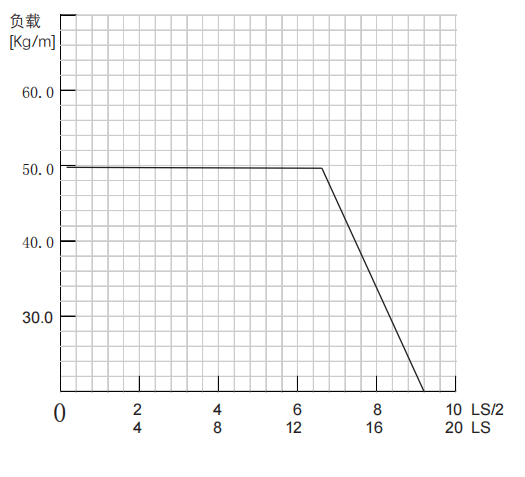

◆ 长行程架空|滑行运行


型号

节距
mm

弯曲半径
mm

拖链宽度范围

mm

拖链内高

Hi

拖链外高

Ha

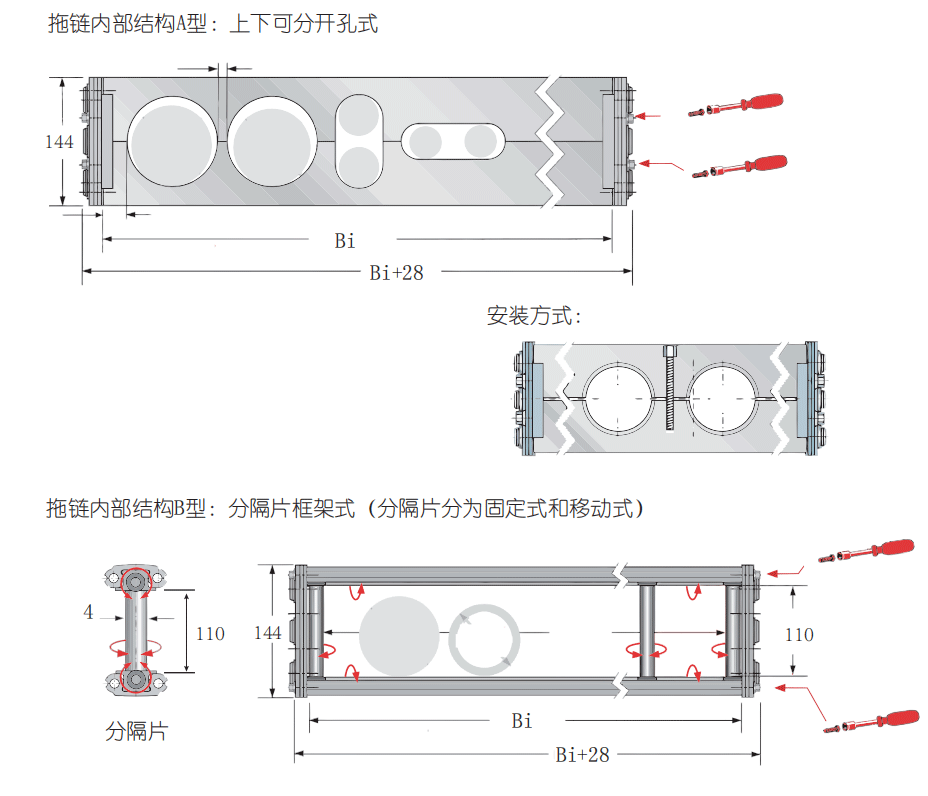

A型结构
最大孔径

允许架空度
（不加支撑轮）m

方式

ZF-TL180

180

200、250、300、350、

400、450、500、550

100-1200

110

144

110

9

镀锌钢敞开式

ZF-TLS180

180

200、250、300、350、

400、450、500、550

100-1200

110

144

110

9

不锈钢敞开式




R mm

H mm

M mm

200

688

988

250

788

1145

300

888

1302

350

800

1459

400

1088

1616

450

1188

1773

500

1288

1930

550

1388

2087


材质

不锈钢、镀锌钢

运行速度1m/sec
温度范围因材质而定
安全安装高度H+144


◆ 订购示例|整条拖链








◆ 固定端




◆ 移动端

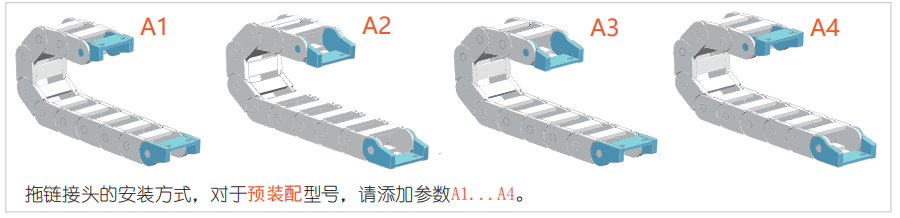

◆接头安装方式

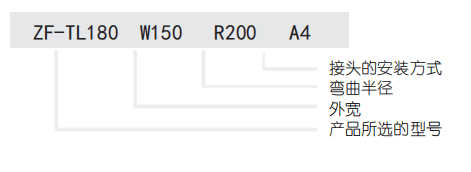

◆产品型号结构
