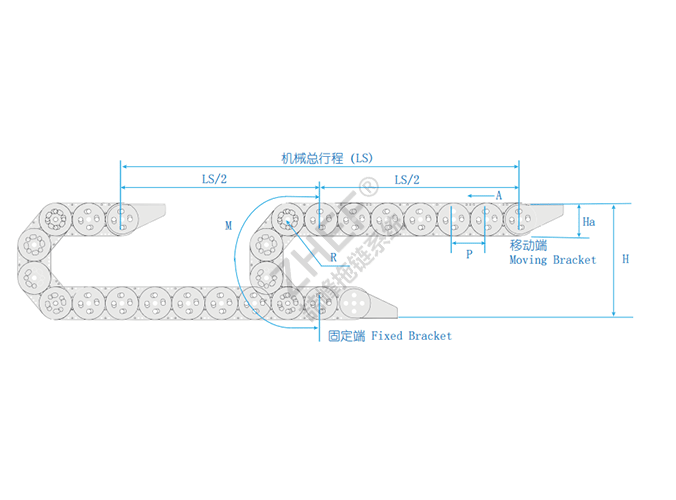

长度计算 L=LS/2+M

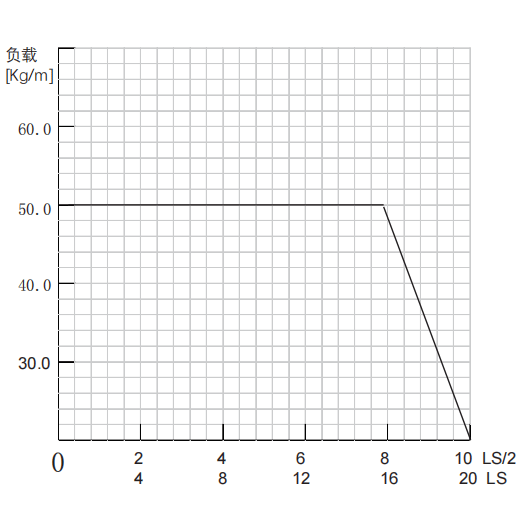

◆ 长行程架空|滑行运行
型号 | 节距 | 弯曲半径 | 拖链宽度范围 mm | 拖链内高 Hi | 拖链外高 Ha | A型结构 | 允许架空度 | 方式 |
ZF-TL225 | 225 | 250、300、350、400、 450、500、550、600 | 100-1200 | 170 | 200 | 170 | 10 | 镀锌钢敞开式 |
ZF-TLS225 | 225 | 250、300、350、400、 450、500、550、600 | 100-1200 | 170 | 200 | 170 | 10 | 不锈钢敞开式 |
R mm | H mm | M mm |
250 | 900 | 1235 |
300 | 1000 | 1392 |
350 | 1100 | 1549 |
400 | 1200 | 1706 |
450 | 1300 | 1549 |
500 | 1400 | 2020 |
550 | 1500 | 2177 |
600 | 1600 | 2334 |
| 材质 | 不锈钢、镀锌钢 |
| 运行速度 | 1m/sec |
| 温度范围 | 因材质而定 |
| 安全安装高度 | H+144 |
◆ 订购示例|整条拖链

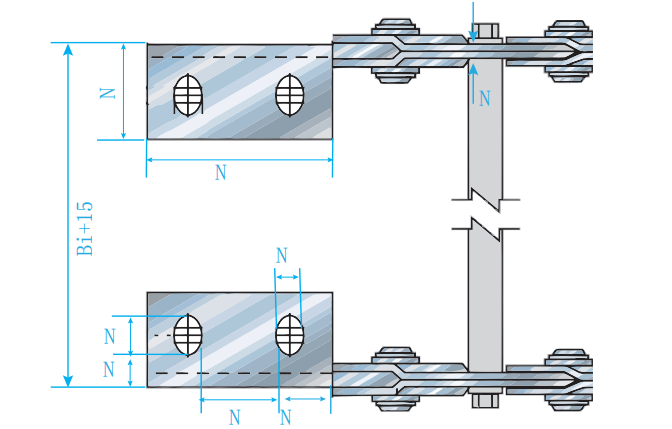

◆ 固定端

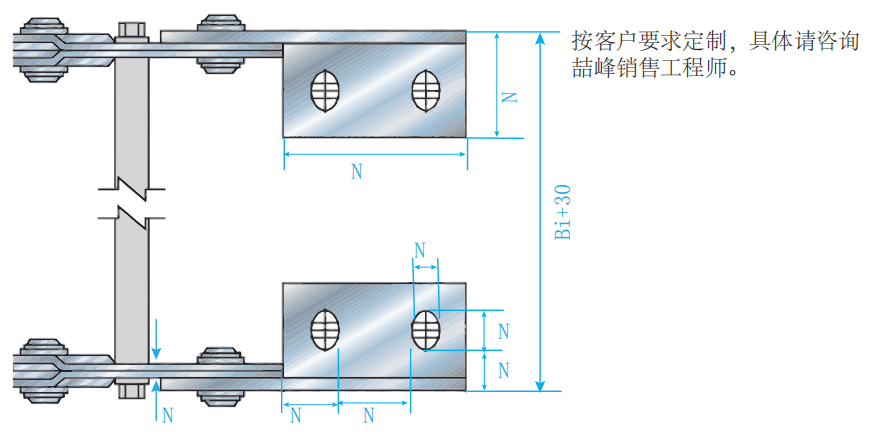

◆ 移动端

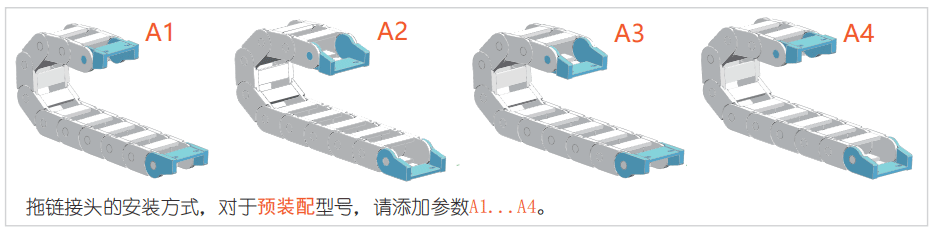

◆接头安装方式

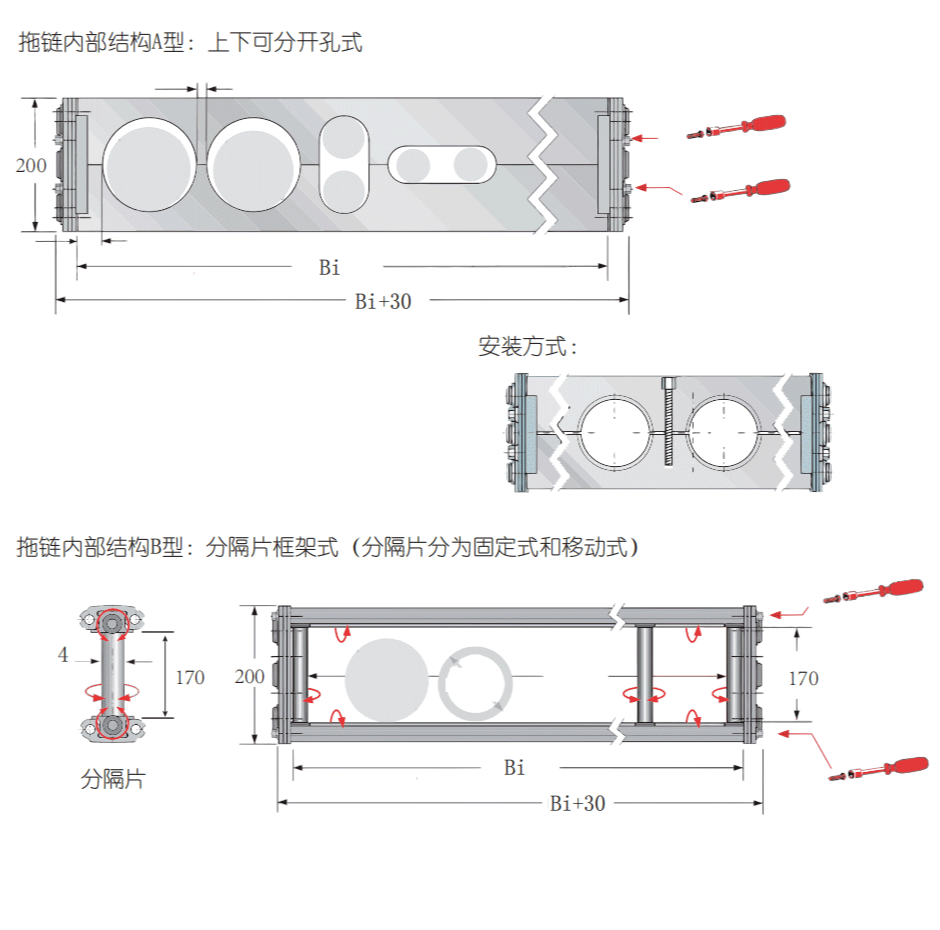

◆产品型号结构
