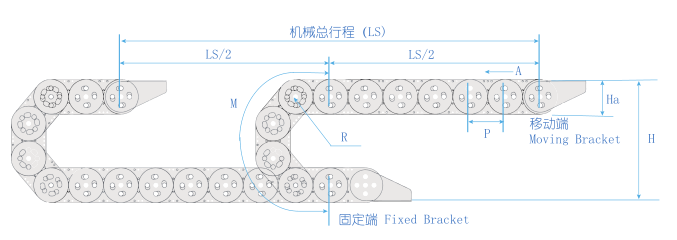

长度计算 L=LS/2+M

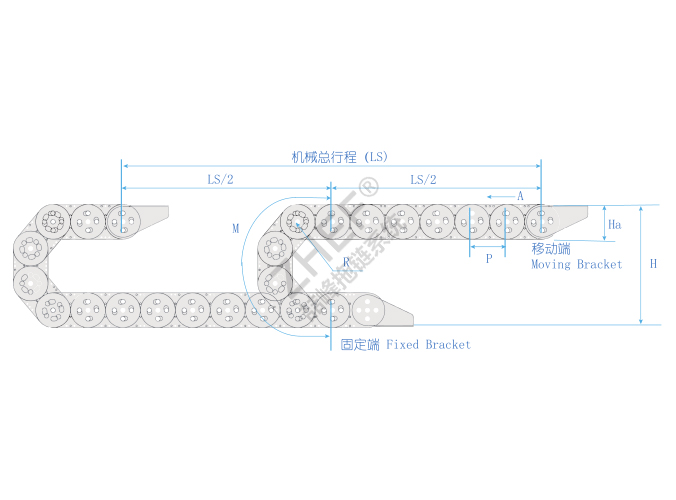

◆ 长行程架空|滑行运行
型号 | 节距 | 弯曲半径 | 拖链宽度范围 mm | 拖链内高 Hi | 拖链外高 Ha | A型支撑板 | 允许架空度 | 方式 |
TL-250 | 250 | 250、300、350、400、 450、500、550、600 | 100-1200 | 190 | 220 | 190 | 10 | 镀锌钢敞开式 |
TLS-250 | 250 | 250、300、350、400、 450、500、550、600 | 100-1200 | 190 | 220 | 190 | 10 | 不锈钢敞开式 |
R mm | H mm | M mm |
250 | 940 | 1285 |
300 | 1040 | 1442 |
350 | 1140 | 1599 |
400 | 1240 | 1756 |
450 | 1340 | 1913 |
500 | 1440 | 2070 |
550 | 1540 | 2227 |
600 | 1640 | 2384 |
| 材质 | 不锈钢、镀锌钢 |
| 运行速度 | lm/sec |
| 温度范围 | 因材质而定 |
| 安全安装高度 | H+144 |
◆ 订购示例|整条拖链

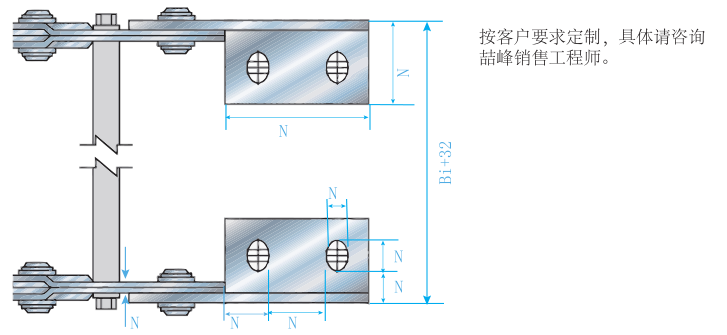

◆ 固定端

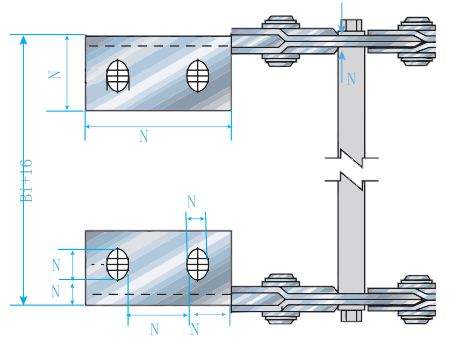

◆ 移动端

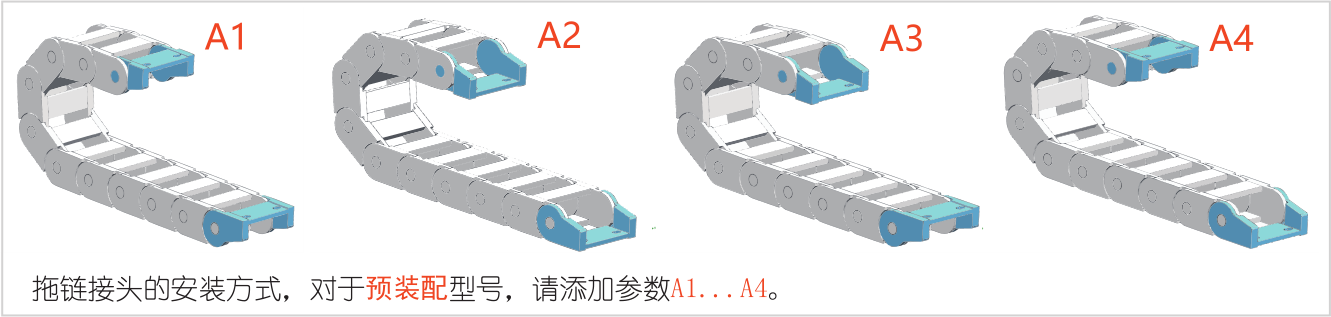

◆接头安装方式

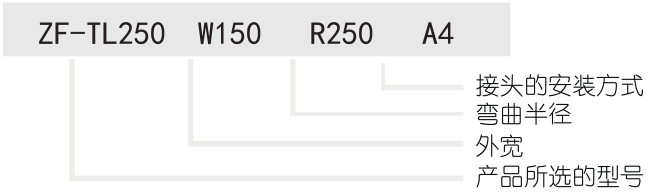

◆产品型号结构
