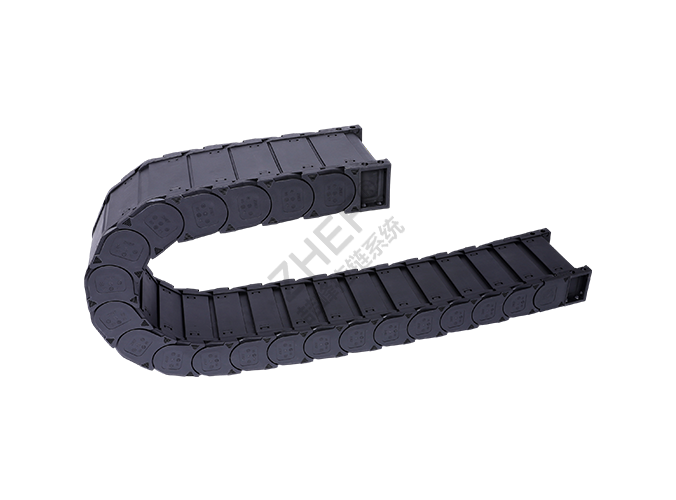

大型拖链 ZF8080系列

用于高负载；

用于室内、室外应用，抗辐射，耐老化；

适用于水平架空和长行程；

适用机床、发泡生产线设备、工程机械、石材设备、物流设备、室内外起重机等重载设备。

产品咨询

返回列表

产品介绍

◆ ZF8080系列|盖板上下可打开拖链

型号	Bi [mm]	Ba [mm]	Ha [mm]	弯曲半径R [mm]	节距P [mm]	重量 [Kg/m]
ZF8000.100.R.BK	100	150	108	\| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈6.62
ZF8000.125.R.BK	125	175	108	\| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈6.99
ZF8000.150.R.BK	150	200	108	\| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈7.42
ZF8000.200.R.BK	200	250	108	\| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈7.99
ZF8000.250.R.BK	250	300	108	\| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈8.17
ZF8000.300.R.BK	300	350	108	\| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈9.37
ZF8000.350.R.BK	350	400	108	\| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈10.03

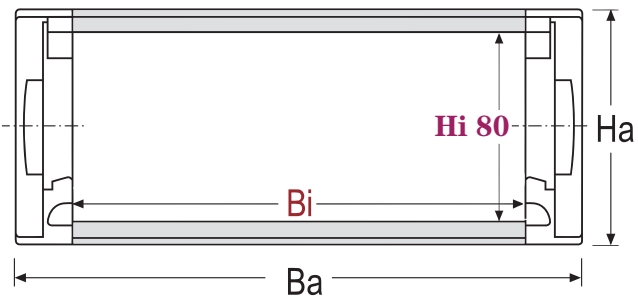

Bi=内宽 Ba=外宽 Hi=内高 Ha=外高 LS=行程长度

内高：80mm 节距(P)：91mm 节数：11节/米

◆ 产品型号结构

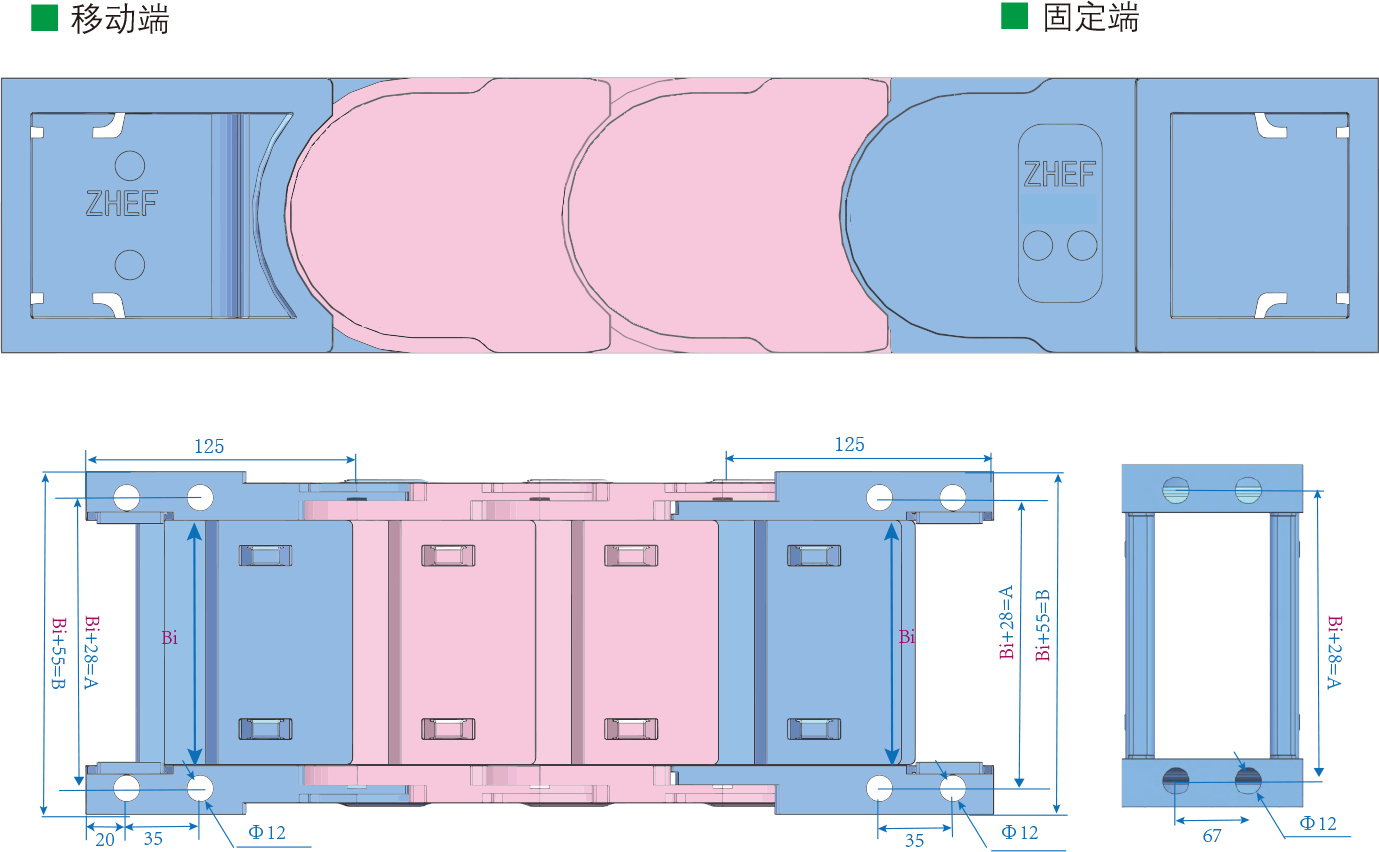

内宽	全套接头带C型槽型号	全套接头不带C型槽型号	尺寸A	尺寸B
100	ZF8080.100.12. C	ZF8080. 100. 12	128	155
125	ZF8080.125.12. C	ZF8080. 125. 12	153	180
150	ZF8080. 150. 12.C	ZF8080. 150.12	178	205
200	ZF8080.200. 12.C	ZF8080.200.12	228	255
250	ZF8080. 250.12. C	ZF8080.250. 12	278	305
300	ZF8080.300. 12.C	ZF8080.300.12	328	355
350	ZF8080.350. 12.C	ZF8080. 350.12	378	405
