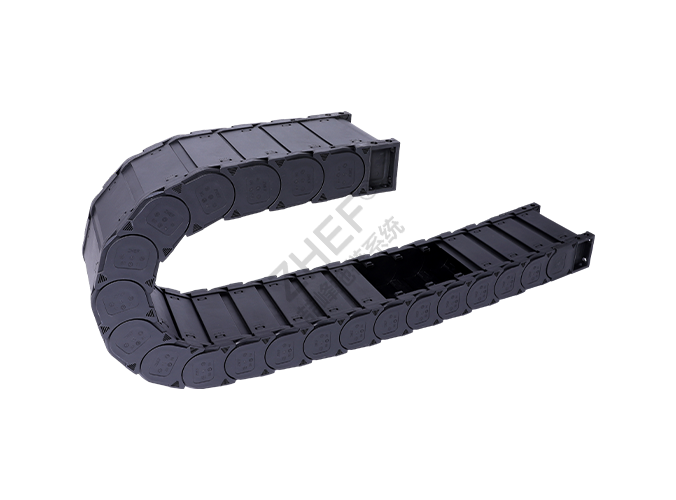

大型拖链 ZF8000系列

用于高负载；

用于室内、室外应用，抗辐射，耐老化；

适用于水平架空和长行程；

适用机床、发泡生产线设备、工程机械、石材设备、物流设备、室内外起重机等重载设备。

产品咨询

返回列表

产品介绍

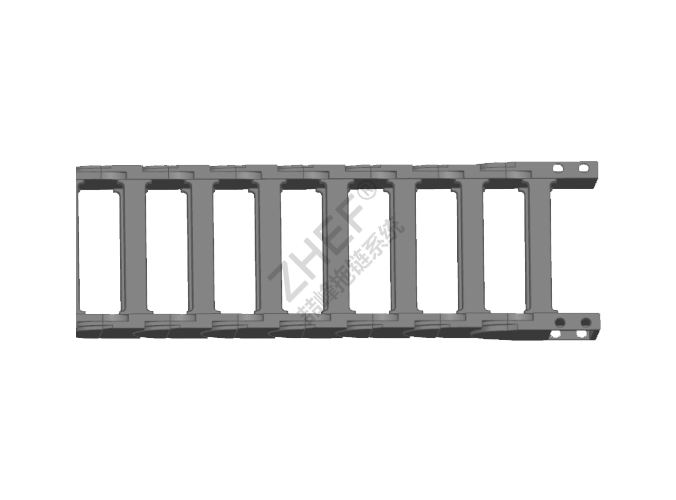

◆ ZF8000系列|横杆上下可打开拖链

型号	Bi [mm]	Ba [mm]	Ha [mm]	弯曲半径R [mm]	节距P [mm]	重量 [Kg/m]
ZF8000.075.R.BK	75	125	108	\| 150 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈5.58
ZF8000.100.R.BK	100	150	108	\| 150 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈5.98
ZF8000.125.R.BK	125	175	108	\| 150 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈6.38
ZF8000.150.R.BK	150	200	108	\| 150 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈6.59
ZF8000.175.R.BK	175	225	108	\| 150 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈6.75
ZF8000.200.R.BK	200	250	108	\| 150 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈6.90
ZF8000.225.R.BK	225	275	108	\| 150 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈7.03
ZF8000.250.R.BK	250	300	108	\| 150 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈7.20
ZF8000.300.R.BK	300	350	108	\| 150 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈7.40
ZF8000.325.R.BK	325	375	108	\| 150 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈7.60
ZF8000.350.R.BK	350	400	108	\| 150 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈8.10
ZF8000.375.R.BK	375	425	108	\| 150 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈8.30
ZF8000.400.R.BK	400	450	108	\| 150 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈8.41
ZF8000.425.R.BK	425	475	108	\| 150 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈8.60
ZF8000.450.R.BK	450	500	108	\| 150 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈8.90
ZF8000.475.R.BK	475	525	108	\| 150 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈9.00
ZF8000.500.R.BK	500	550	108	\| 150 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500 \|	91	≈9.20

Bi=内宽 Ba=外宽 Hi=内高 Ha=外高 LS=行程长度

内高：80mm 节距(P)：91mm 节数：11节/米

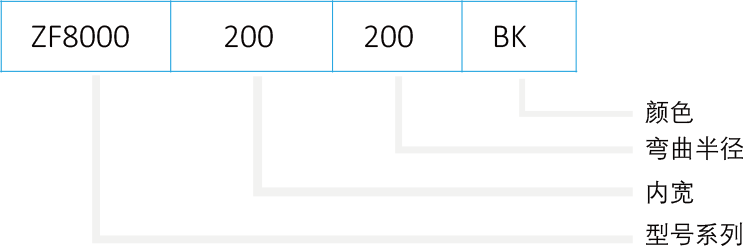

◆ 产品型号结构

内宽	全套接头带c型槽型号	全套接头不带c型槽型号	尺寸A	尺寸B
75	ZF8000.075.12. C	ZF8000.075.12	103	130
100	ZF8000. 100.12. C	ZF8000.100.12	128	155
125	ZF8000.125.12. C	ZF8000.125.12	153	180
150	ZF8000.150.12. C	ZF8000.150.12	178	205
175	ZF8000.175.12. C	ZF8000.175.12	203	230
200	ZF8000.200.12. C	ZF8000.200.12	228	255
225	ZF8000.225.12. C	ZF8000.225.12	253	280
250	ZF8000.250.12. C	ZF8000.250.12	278	305
300	ZF8000.300.12. C	ZF8000.300.12	328	355
325	ZF8000.325.12. C	ZF8000.325.12	353	380
350	ZF8000.350.12. C	ZF8000.350.12	378	405
375	ZF8000.375.12. C	ZF8000.375.12	403	430
400	ZF8000.400.12. C	ZF8000.400.12	428	455
425	ZF8000.425.12. C	ZF8000.425.12	453	480
450	ZF8000.450.12. C	ZF8000.450. 12	478	505
475	ZF8000.475.12. C	ZF8000.475.12	503	530
500	ZF8000.500.12. C	ZF8000.500.12	528	555
