首页 > 标准产品 > 拖链系统 > 中型拖链

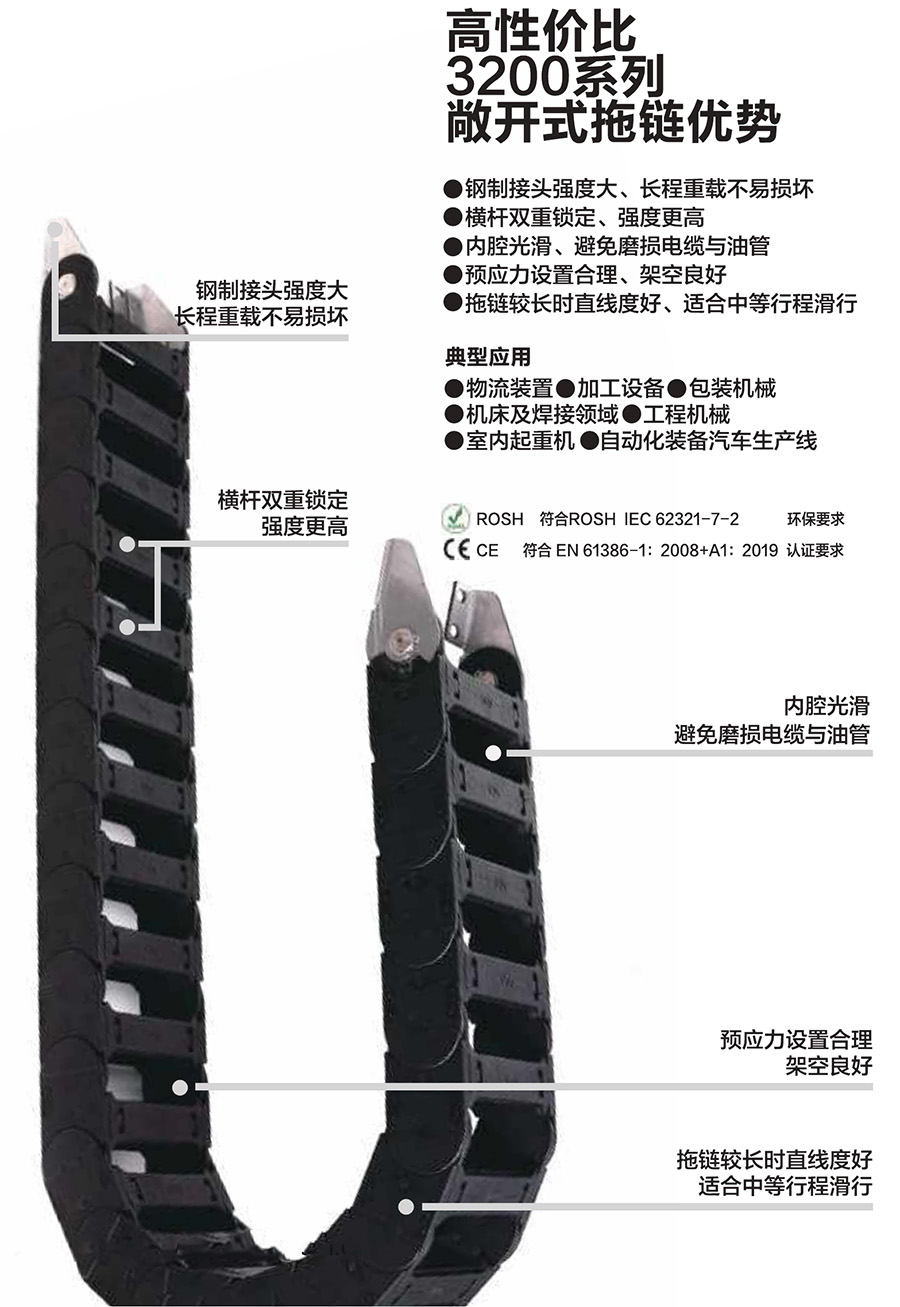

中型拖链 E3200系列

用于中高负载；

用于室内、室外应用，抗辐射，耐老化；

适用于水平架空和行程小于30M的长行程场合；

适用于物流装置、加工设备、包装机械、机床及焊接领域、工程机械、室内起重机、自动化装备汽车生产线。

产品咨询

返回列表

产品介绍

◆ E3200系列|横杆上下可打开拖链

型号	Bi [mm]	Ba [mm]	Ha [mm]	弯曲半径R [mm]	节距P [mm]	重量 [Kg/m]
E3200.050.R.BK	50	68	50	\| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 250 \|	56	≈2.12
E3200.075.R.BK	75	93	50	\| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 250 \|	56	≈2.35
E3200.100.R.BK	100	118	50	\| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 250 \|	56	≈2.57
E3200.125.R.BK	125	143	50	\| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 250 \|	56	≈2.81
E3200.150.R.BK	150	168	50	\| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 250 \|	56	≈3.02
E3200.175.R.BK	175	193	50	\| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 250 \|	56	≈3.25

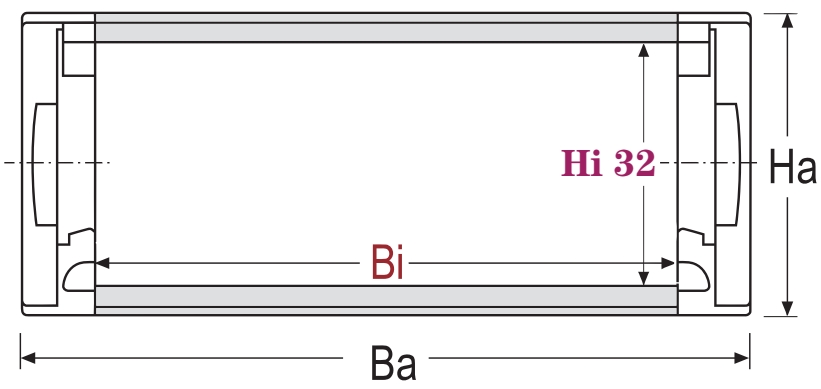

Bi=内宽 Ba=外宽 Hi=内高 Ha=外高 LS=行程长度

内高：32mm 节距(P)：56mm 节数：18节/米

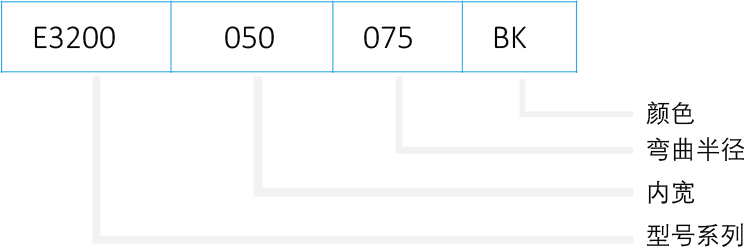

◆ 产品型号结构
