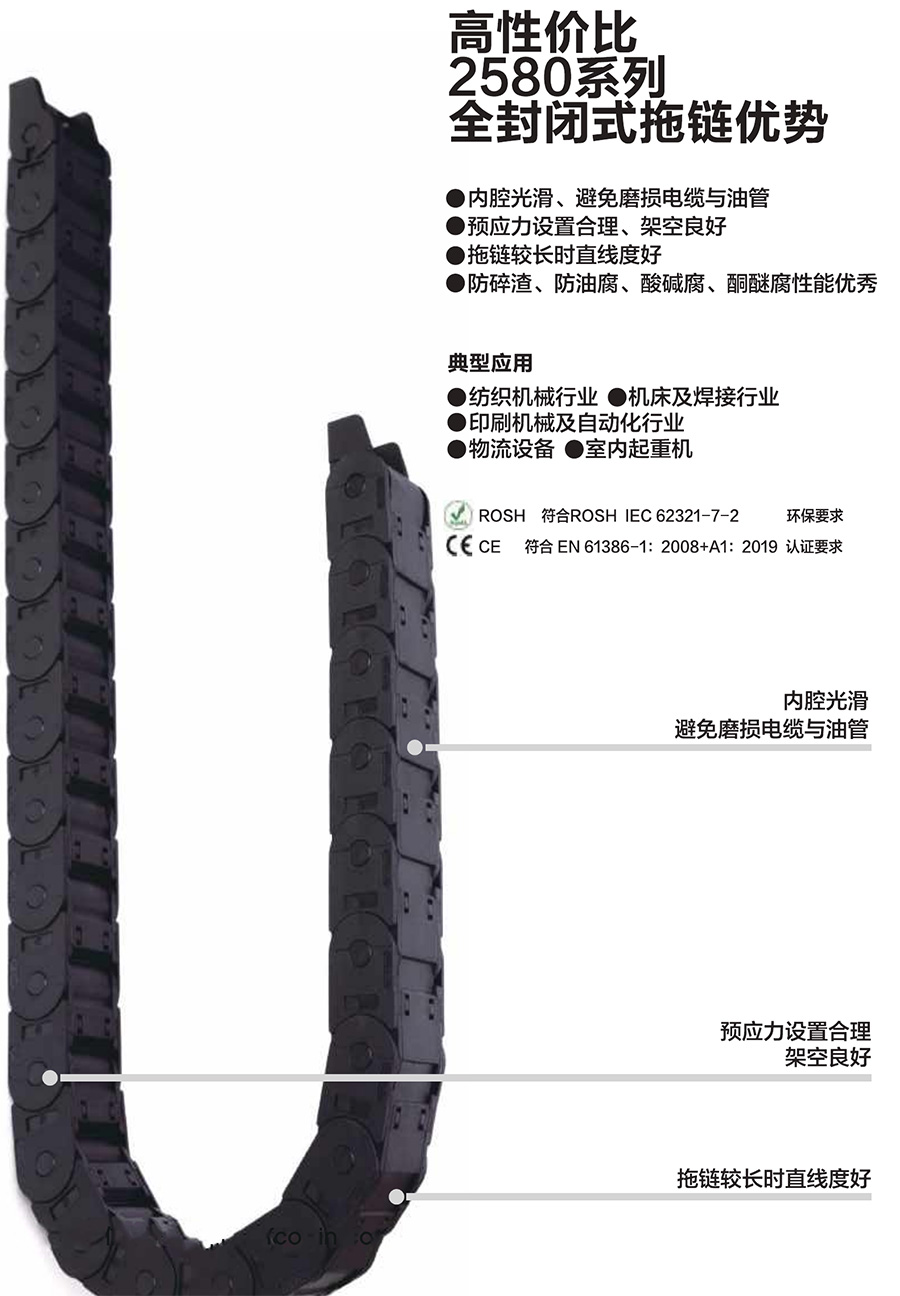

中型拖链 ZFG2580系列

用于低负载；

用于室内、室外应用，抗辐射，耐老化；

适用于水平架空和行程小于30m的长行程场合；

适用于纺织机械行业、机床及焊接行业、印刷机械及自动化行业、物流设备、室内起重机。

产品咨询

返回列表

产品介绍

◆ ZFG2580系列|盖板上下可打开拖链

型号	Bi [mm]	Ba [mm]	Ha [mm]	弯曲半径R [mm]	节距P [mm]	重量 [Kg/m]
ZFG2580.038.R.BK	38	53	35	\| 055 \| 075 \| 100 \| 125 \| 150 \|	46	≈0.93
ZFG2580.057.R.BK	57	72	35	\| 055 \| 075 \| 100 \| 125 \| 150 \|	46	≈1.04
ZFG2580.077.R.BK	77	92	35	\| 055 \| 075 \| 100 \| 125 \| 150 \|	46	≈1.18
ZFG2580.0103.R.BK	103	118	35	\| 055 \| 075 \| 100 \| 125 \| 150 \|	46	≈1.35

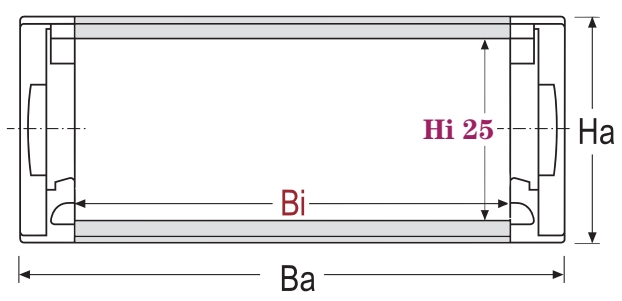

Bi=内宽 Ba=外宽 Hi=内高 Ha=外高 LS=行程长度

内高：25mm 节距(P)：46mm 节数：22节/米

◆ 产品型号结构

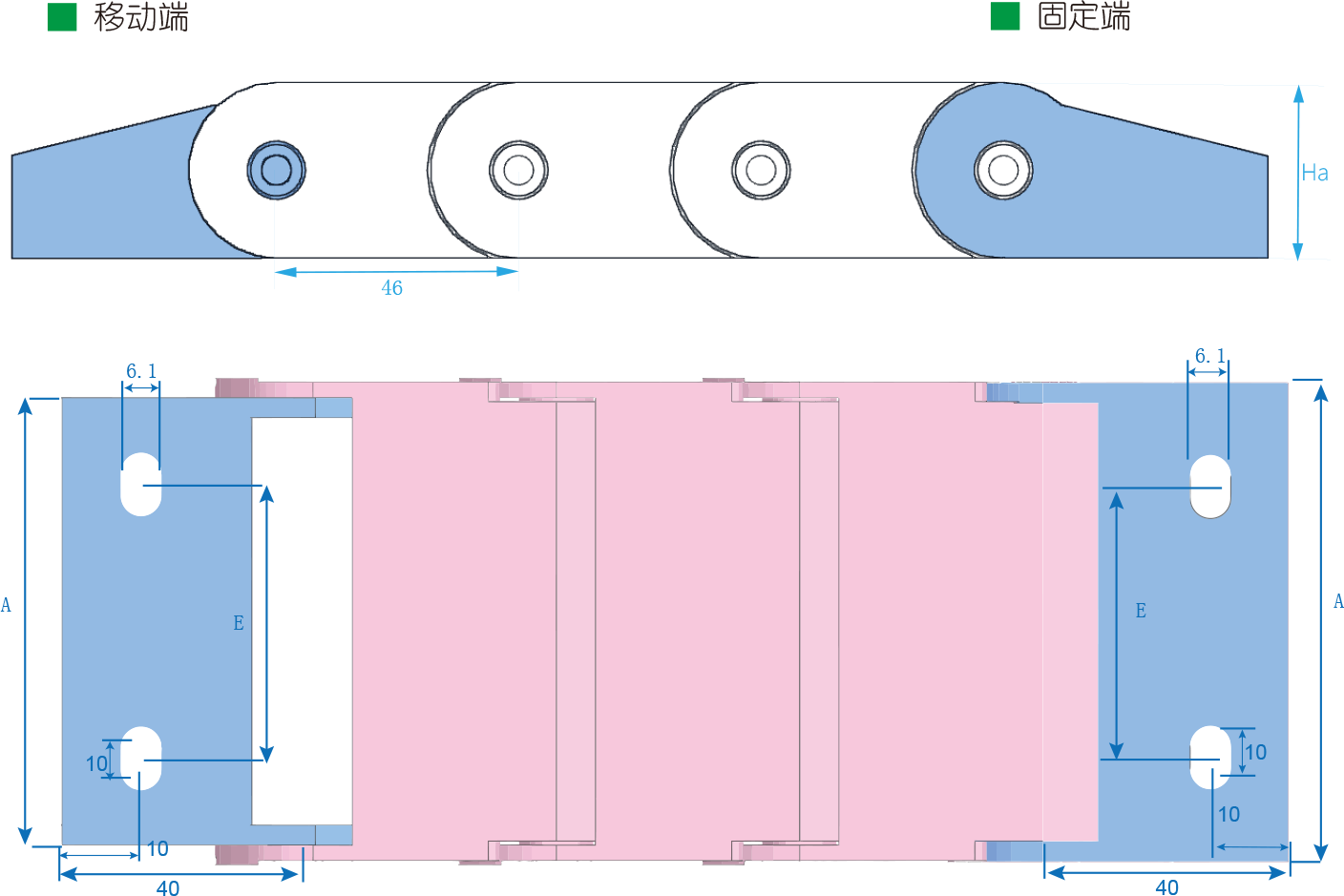

内宽	拖链型号	接头型号	尺寸E	尺寸A
038	ZFG2500.038.BK	ZF2500.038.12	25	55
057	ZFG2500.057.BK	ZF2500.057.12	44	74
077	ZFG2500.077.BK	ZF2500.077.12	64	94
103	ZFC 32500.103.BK	ZF2500.103.12	78	120
