中型拖链 YFM3580系列

产品咨询

返回列表

产品介绍

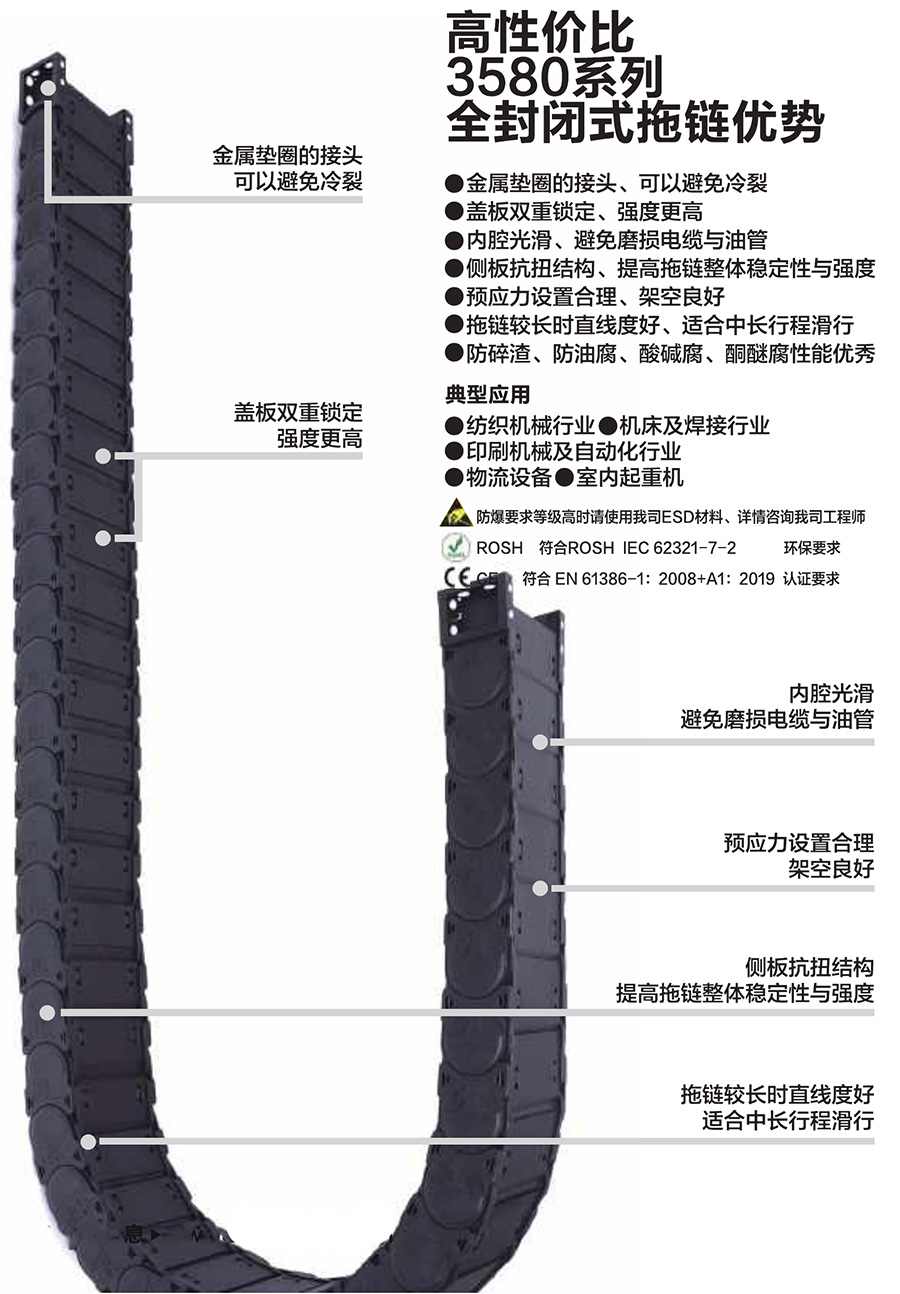

◆ YFM3580系列|盖板上下可打开拖链

型号	Bi [mm]	Ba [mm]	Ha [mm]	弯曲半径R [mm]	节距P [mm]	重量 [Kg/m]
YFM3580.050.R.BK	50	75	55	\| 120 \| 150 \| 175 \| 200 \| 250 \|	56	≈2.95
YFM3580.075.R.BK	75	100	55	\| 120 \| 150 \| 175 \| 200 \| 250 \|	56	≈3.07
YFM3580.100.R.BK	100	125	55	\| 120 \| 150 \| 175 \| 200 \| 250 \|	56	≈3.25
YFM3580.125.R.BK	125	150	55	\| 120 \| 150 \| 175 \| 200 \| 250 \|	56	≈3.41

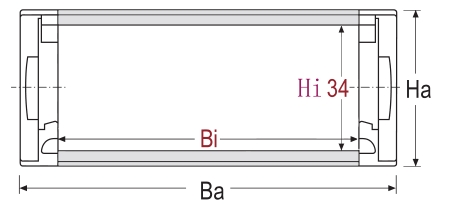

Bi=内宽 Ba=外宽 Hi=内高 Ha=外高 LS=行程长度

内高：34mm 节距(P)：56mm 节数：18节/米

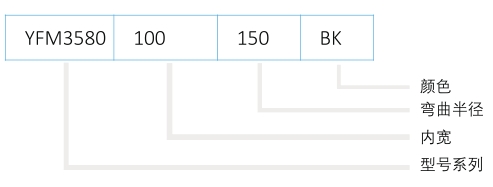

◆ 产品型号结构

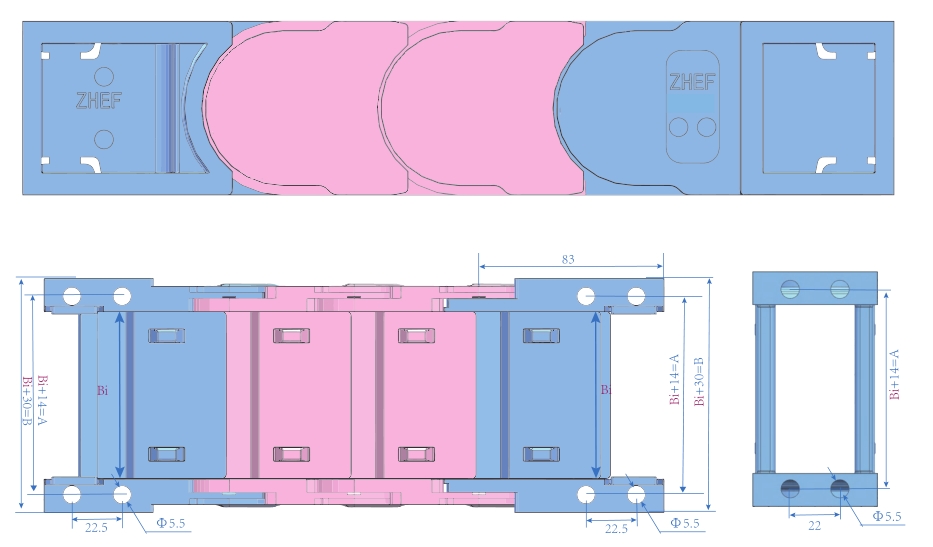

内宽	全套接头带C型槽型号	全套接头不带C型槽型号	尺寸A	尺寸B
50	YF3580.050.12.C	YF3580.050.12	64	80
75	YF3580.075.12.C	YF3580.075.12	89	105
100	YF3580.100.12.C	YF3580.100.12	114	130
125	YF3580.125.12.C	YF3580.125.12	139	155
