• ZF2500nop系列
中型拖链 ZF2500nop系列

用于室内、室外应用,抗辐射,耐老化;

适用于水平架空和行程小于30m的长行程场合;

适用于纺织机械行业、机床及焊接行业、印刷机械及自动化行业、物流设备、室内起重机。

产品介绍

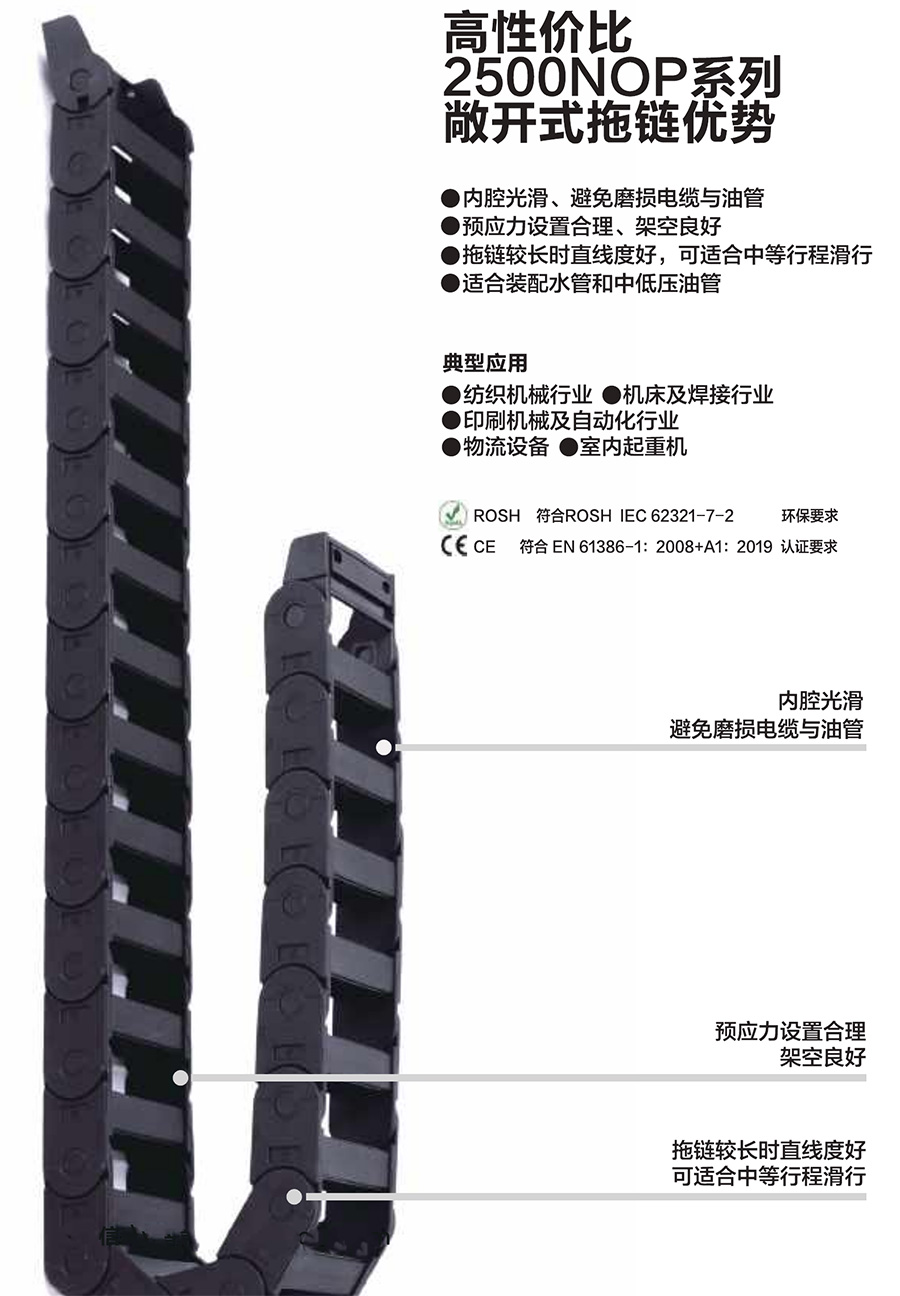

2500nopzf 拷贝.jpg


◆ ZF2500nop系列|横杆不可打开 拖链


型号

Bi
[mm]

Ba
[mm]

Ha

[mm]

弯曲半径R
[mm]

节距P
[mm]

重量

[Kg/m]

ZF2500nop.038.R.BK

38

55

35

| 055 | 075 | 100

| 125 | 150 | 175 |

46

≈0.84

ZF2500nop.057.R.BK

57

74

35

| 055 | 075 | 100

| 125 | 150 | 175 |

46

≈0.92

ZF2500nop.077.R.BK

77

91

35

| 055 | 075 | 100

| 125 | 150 | 175 |

46

≈1.02

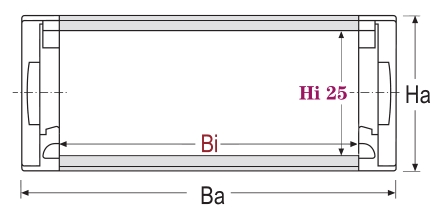

Bi=内宽 Ba=外宽 Hi=内高 Ha=外高 LS=行程长度

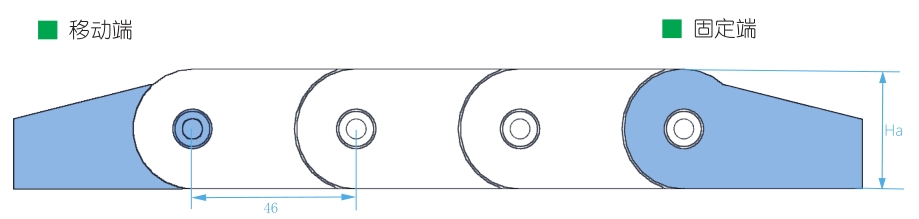

内高:25mm 节距(P):46mm 节数:22节/米

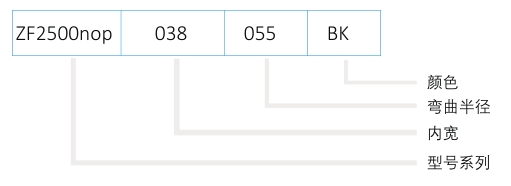

◆ 产品型号结构
