• ZF2580系列
中型拖链 ZF2580系列

用于室内、室外应用,抗辐射,耐老化;

适用于水平架空和行程小于30m的长行程场合;

适用于纺织机械行业、机床及焊接行业、印刷机械及自动化行业、物流设备、室内起重机。

产品介绍

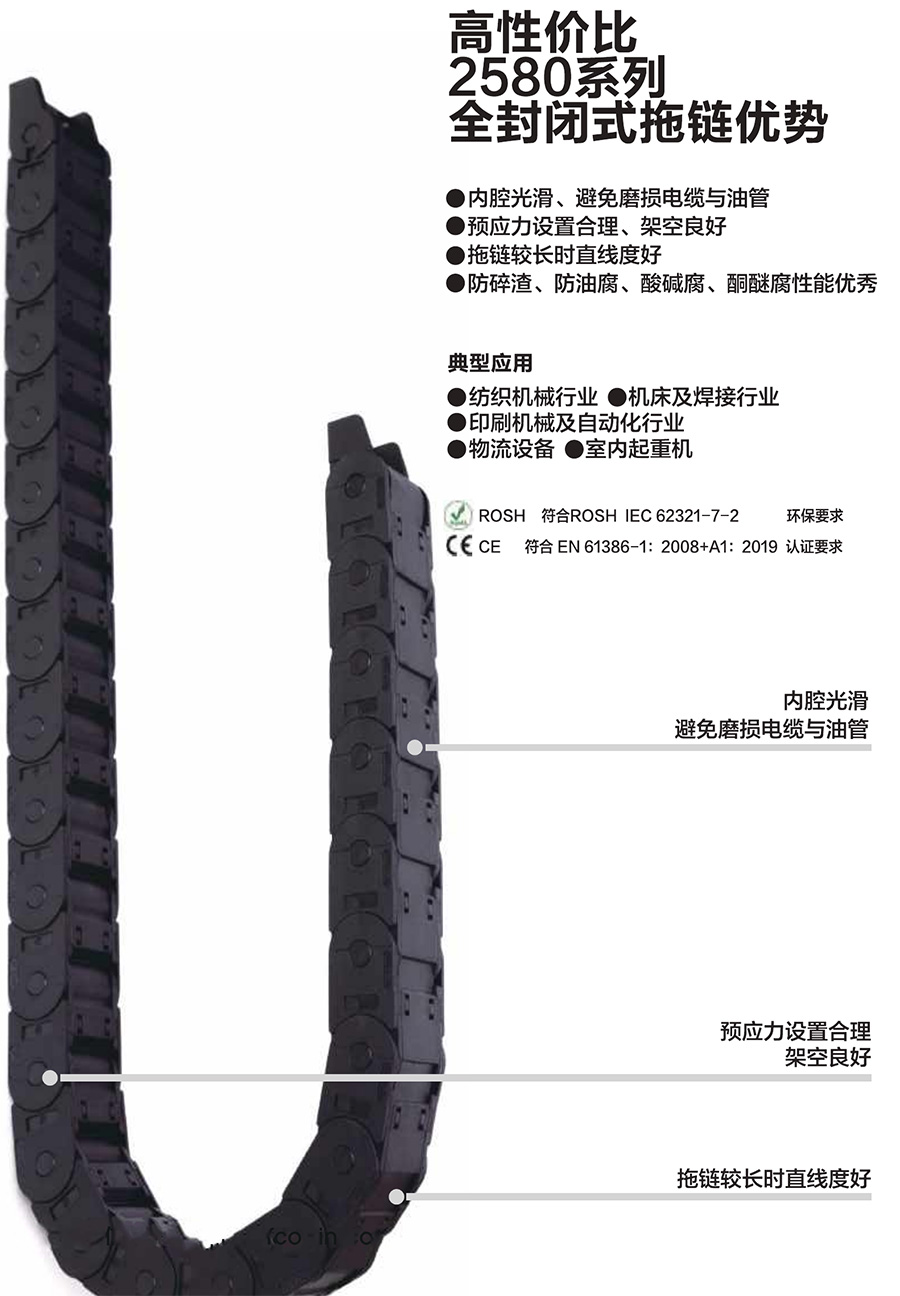

2580zf 拷贝.jpg


◆ ZF2580系列|盖板上下可打开 拖链


型号

Bi
[mm]

Ba
[mm]

Ha

[mm]

弯曲半径R
[mm]

节距P
[mm]

重量

[Kg/m]

ZF2580.038.R.BK

38

55

37

| 055 | 075 | 100

| 125 | 150 |

46

≈0.93

ZF2580.057.R.BK

57

74

37

| 055 | 075 | 100

| 125 | 150 |

46

≈1.04

ZF2580.077.R.BK

77

94

37

| 055 | 075 | 100

| 125 | 150 |

46

≈1.18

ZF2580.103.R.BK

103

120

37

| 055 | 075 | 100

| 125 | 150 |

46

≈1.35

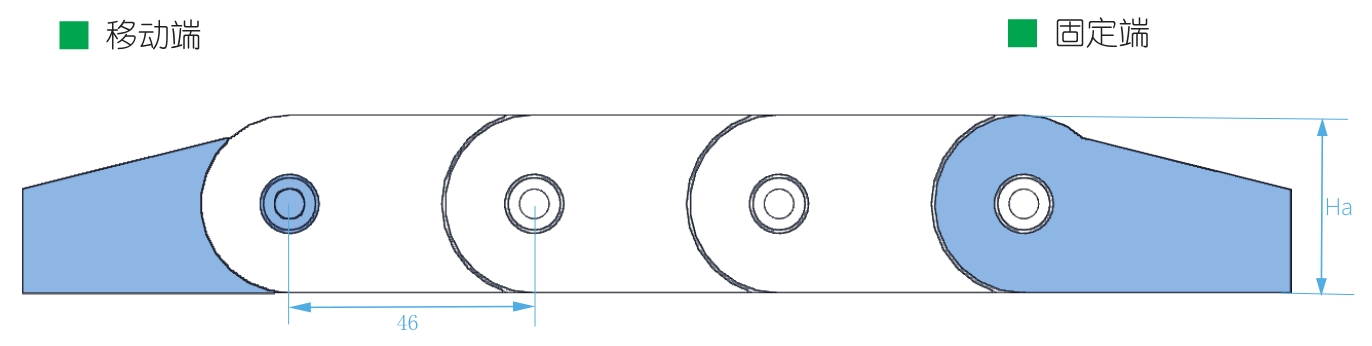

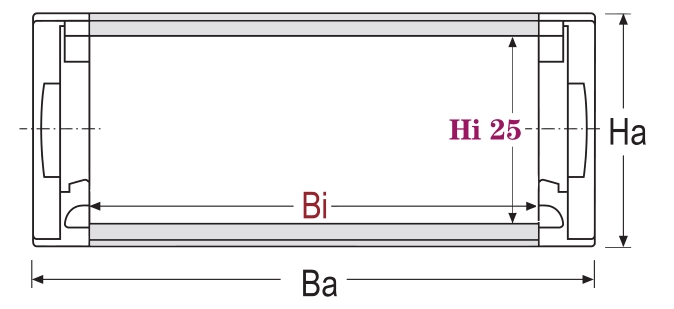

Bi=内宽 Ba=外宽 Hi=内高 Ha=外高 LS=行程长度

内高:25mm 节距(P):46mm 节数:22节/米



◆ 产品型号结构
