架空应用
短行程
架空：拖链在水平方向运行，整个行程重拖链上部未接触下部。
架空应用是最常见的应用，一般适用于10m以内的短行程。
喆峰拖链优化的结构设计使得非常适合长架空和高负载的应用场合，并可达到极高的速度和加速度，以及长使用寿命。
具体详情，请咨询喆峰销售工程师。

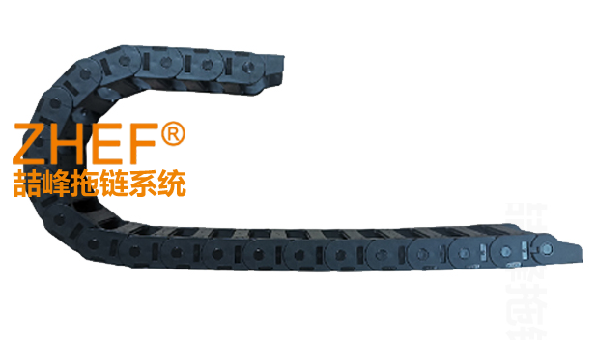

滑行应用
长行程
滑行：拖链的上端一部分在下段拖链上滑行，另一部分在等高的滑条上滑行。
当行程超过拖链架空设计范围时，采用滑行方案可实现长距离的移动供电，行程可以从10m到数百米。长行程滑行已经备广泛应用，并被证明是一种有效，安全可靠的应用方式。
喆峰拖链具有高耐磨性，良好的直线度和优化的结构设计，非常适合长行程滑行应用。
具体详情，请咨询喆峰销售工程师。

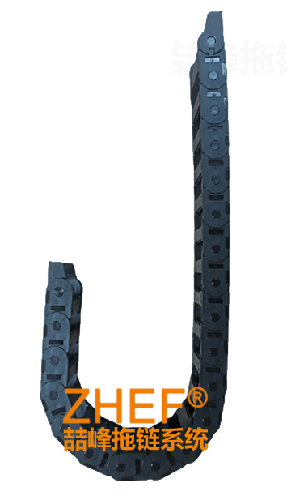

垂直应用
悬挂
垂直悬挂：拖链在竖直方向上运行，其弯曲半径段向下拱起。
在竖直悬挂应用中使用喆峰拖链，行程可达100m。此时，拖链不承受内部电缆及软管的重量，只起规范管线作用。
电缆及软管必须可靠的固定在拖链两端，避免额外的拉力作用于管线上。我们推荐使用梳妆板或电缆夹等固件，减少电缆磨损和断芯风险。
具体详情，请咨询喆峰销售工程师。

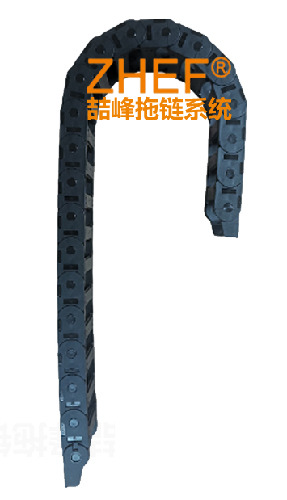

竖直应用
站立
拖链在竖直方向上运行，其弯曲半径段向上拱起。
竖直站立时，拖链需承受自重及内部管线重量，可实现的行程很短。在空间允许的情况下，建议采用竖直悬挂的范式来实现竖直运动，此时整个系统负载显著降低。
电缆及软管必须可靠地固定在拖链两端，避免额外的拉力作用于管线上。我们推荐使用梳妆板或电缆夹等附件，减少磨损和断芯风险。
具体详情，请咨询喆峰销售工程师。
侧向应用
直行
侧向直行：拖链侧向安装，沿水平方向直线运动。
当安装高度有限，不能采用常规水平安装的方式时，采用侧向安装。
侧向应用中采用喆峰拖链系统具有以下优势：
1.集成的侧向耐磨免，无需额外装置即可达到很长的使用寿命。
2.带卯榫结构的链侧板和带翼的横杆大大提高了拖链的侧向稳定性。
具体详情，请咨询喆峰销售工程师。

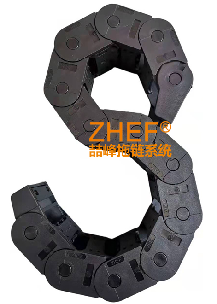

侧向应用
旋转
侧向旋转：拖链侧向安装，沿水平方向旋转运动。
通过一种双向弯曲的拖链，可以实现一个平面内的旋转运动。双向拖链可以沿外轨道或内轨道旋转一定角度，最多可达到540º及以上。
拖链可以在水平面上做旋转运动，也可以在垂直面上做旋转运动，根据应用参数，可能需要配置导向支撑。
具体详情，请咨询喆峰销售工程师。

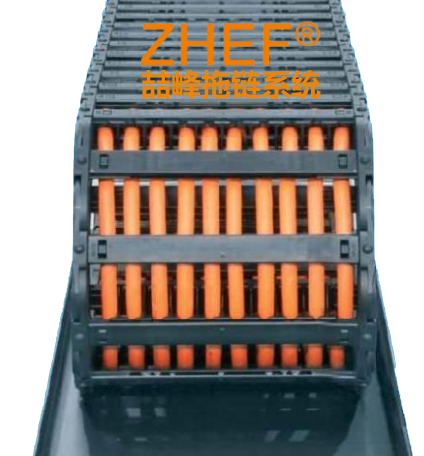

管线排布
合理布线
合理布线的优势：
使设备更整洁美观
优化拖链尺寸，减少安装空间，降低成本
减少电缆和软管的磨损
避免管线出现缠绕起旋，甚至是断芯现象
使整个拖链系统的使用寿命最大化
具体详情，请咨询喆峰销售工程师。
