拖链的相关知识——拖链长度和安装高度计算 发布时间：2021-09-29 00:00:00

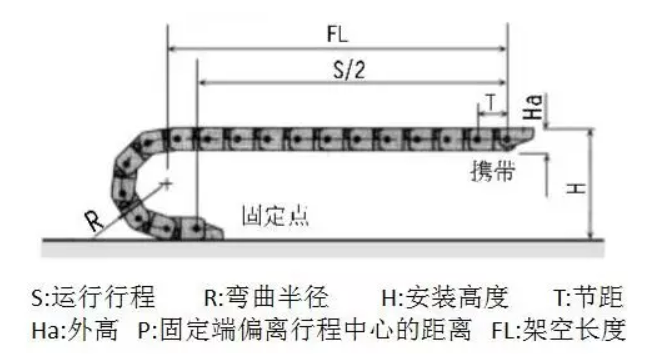

1）水平架空运行

拖链长度：L＝S/2+πR+P+(2~3)T

拖链安装高度：H=2R+Ha+0.2Ha

固定点在运行行程中间时（即P=0），拖链长度最为节约。

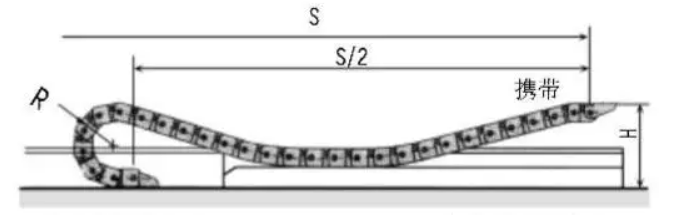

2）滑动运行

长距离运动建议使用滑动运行方式，滑动运行拖链的长度和安装高度请来电咨询。（产品手册上就这么写的，也找不到相关资料）

内高的选择：选择内置电缆，油管，气管，水管等中最粗的一根作为参考高度，加上至少10%的高度空间作为拖链内高。如果重叠，则按重叠后实际高度作为参考高度。

内宽：选择较粗的一些电缆，油管，气管，水管等，其外径之和作为拖链内宽的参考，并留有至少10%的宽度空间。

弯曲半径：选择内置电缆，油管，气管，水管等中最大的弯曲半径作为参考值，并留有至少10%的空间。

拖链内置电缆，油管，气管，水管的放置原则

1）应该留有15%的剩余空间，让电缆，油管等可以自由活动，在半径方向上对拖链不产生拉力。

2）直径差别大的导线应该分开铺设，重量平均分布，必要时可用分隔片分开。

3）在高速或高频运行时，要尽量使导线在水平上相互分开，不要使之相互叠置，在电缆，气管，油管等较多的时候建议使用分隔片。

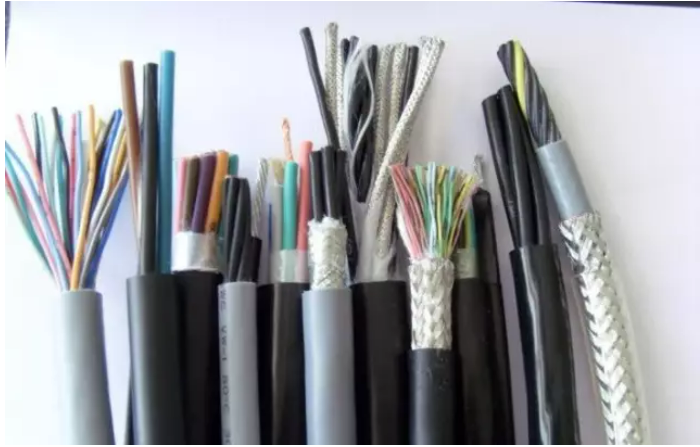

拖链电缆是在设备单元需要来回移动的场合，为了防止电缆纠缠、磨损、拉脱、挂和散乱，常把电缆放入电缆拖链中，对电缆形成保护,并且电缆还能随拖链实现来回移动,这种可以跟随拖链进行来回移动而不易磨损的高柔性专用电缆便叫拖链电缆，通常也可称之拖曳电缆，坦克链电缆。

拖链电缆主要应用于工业电子系统，自动生成线，自动化设备、仓储设备，机器人，机器人手臂、消防系统，起重机，数控机床和冶金工业等。主要特性是抗弯曲、耐扭转、耐折弯、防浅水、防油、抗紫外线、耐候性、耐寒、耐磨性、能承受较重的机械外力比中度电缆更快加速度与更强的耐曲挠性适用于连续往复运动下的安装，特别是工业作用环境下的频繁弯曲场合。
