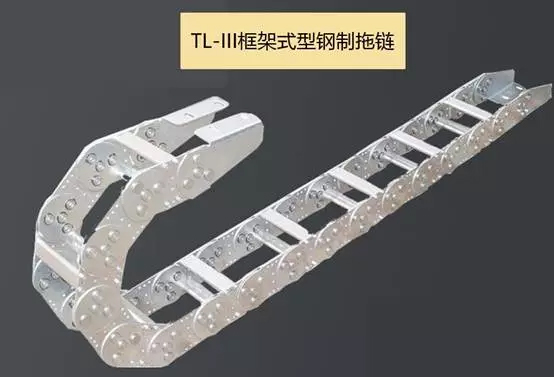

3、选型计算实例：
悬空—短行程
选型前提条件：电缆及介质管数目、外径， 行程长度L, 最大速度V
例： 数目、外径：
2根拧紧扳手电缆 直径：¢13;
4根气管（2红、2蓝） 直径：¢8;
行程长度：L=950mm
最大速度：V=0.3m/s
确定拖链的尺寸：
hi=13x1.1=14.3
Bi=（8x4+13x2）x1.1=63.8
R =7.5x13=97.5
综合以上数据确定型号为：JC26075 内宽：75 外宽：99 内高：25 外高：44 节距：46 弯曲半径：100
拖链的长度计算：L=950/2+4x100+2x46=967
拖链的节数计算：n=L/46=21.02,故拖链的节数取22节
计算负载： 负载为M/L 经估算负载为1.5kg/m
(M是指拖链上端，装填在它内部的所有电缆和软管等填充物的总重量)
校核架空长度，根据表格，架空长度为1m时，负载为2.5 kg/m 在拖链允许的承重范围内。 该拖链是满足要求的，
确定打开方式：
两侧打开的方式，可方便电缆及介质管的安装拆卸（不同型号的拖链，有不同的打开方式）
确定分隔片：单节拖链中，布置两个分隔片（分隔为三部分）分隔片可以隔节装 型号为F26.1 数量为：22/2x2=22个
选取去应力电缆夹、梳状板：
由于电缆及介质管在拖链中的布置只有一排，所以选取梳状板，将每一根电缆及介质管用尼龙扎带固定在梳状板上， 根据样本选择梳状板型号为：2050.ZB
注意事项：拖链的下部没有支撑时（只有两端固定），拖链的应用将受到限制，所以当拖链过长时，应该在设计导槽来支撑拖链，更好的实现拖链的功能。
设计拖链支架时，一定要保证支撑面之间的距离H，使拖链在机床中更加美观，
如图（1）（2）(3)
图（1） H=2R+0.1ha
图（2）
图（3）H=2R+0.1ha
支架的参考规格：如图（4）
图（4）
垂直悬挂应用：
注意事项：大多数情况下，垂直运动不要求采用横向导向装置，，但是X、Y两个都可能存在横向加速度时必须提供导向槽。
垂直站立应用：
注意事项：对于高的拖链行程高度，通常建议至少沿着外半径方向支撑三个链节，如果高度及行程达到最大值，通常必须支撑整个拖链，当接头反接时，拖链两侧都应该加挡板，如图（5），但是X、Y存在横向加速度时必须提供导槽
图（5）
导槽的的参考规格：如图（6）
图（6）
4、侧面安装的应用：
选型步骤同上
注意事项：侧向安装时架空长度是有限的，架空长度取决于负载、拖链宽度、弯曲半径等。选取较小的弯曲半径可以提高拖链的性能。
当架空长度过长时，应在两端增加支撑板
