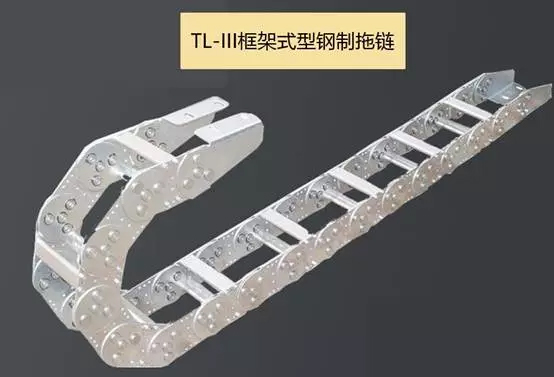

一：拖链的用途
纠正：电缆及介质管扎成一捆是错误的使用方法。
拖链适合于使用在往复运动距离较大的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护作用。
电缆及介质管在运动的过程中，允许的弯曲半径不同，使用拖链可以将不同弯曲半径的电缆及介质管统一在拖链的弯曲半径上，保护大弯曲半径的电缆及介质管。
拖链可以避免电缆及介质管在运动的过程中与机床相接触。
二：拖链管线排布
管线在拖链中最理想的状态是排成一排，并预留30%的空间（可能后增加电缆及介质管），直径差别很大的电缆及介质管应分隔铺设，可采用分隔片实现隔离。在任何情况下都不允许电缆及介质管在拖链中相互纠缠。
电缆或介质管重量应该沿着拖链宽度方向对称分布，使用不同外保护套材料的电缆及介质管不得相互接触。
电缆及介质管两端都应使用梳状板，电缆夹等去应力元件。固定电缆最好使用电缆夹。
拖链中的竖隔片、横隔片可以将不同种类及保护材料的电缆及介质管分隔开，避免它们在拖链内部之间的相互摩擦。
拖链尽量每一节都能够打开。
1、 拖链的安装形式：水平，垂直（立式，挂式），侧向安装，旋转运动
受力曲线图：
3：拖链的选型
1、选型步骤：
2、 拖链的选型原则：
内高：选择内置电缆、油管、气管、水管等中直径最大的一根定作D，拖链的内高为hi,则hi=1.1D。选取对应拖链型号。
内宽：选择内置线电缆外径总和定为B,拖链的内宽Bi=B+0.1B,确定拖链的内宽。
弯曲半径：选择内置线缆中直径最大的一根为D,则弯曲半径R=(5-10)D。
拖链长度的计算：拖链的长度L=S/2+4R+K±E （左端-E,右端+E）
S:机器的总行程
R:拖链弯曲半径
K:拖链的2倍节距（安全余量）
E:固定端安装点与机器总行程中点的位移距离（一般为零），如果将固定端置于行程中间位置，电缆及介质管长度都可降至最低限度，这是成本效率最高的解决方案。
选取去应力电缆夹、梳状板：
当电缆及介质管在拖链中的布置只有一排，可以选取梳状板，将每一根电缆及介质管用尼龙扎带固定在梳状板上，选择梳状板时，最好选取能够直接卡在拖链上的梳状板
当电缆及介质管重叠时，要选取电缆夹和C型槽来固定介质管。也可以在横隔片上安装卡扣式梳状板，也可以设计一个双层梳状板支架，要将有接头的线排布在上面，便于拆卸。
