电缆在拖链里面，需要跟随拖链运动而运动，在市场上面很常见，有些顾客会咨询电缆在拖链内怎么排布，拖链布线要求等相关问题。我们作为拖链的生产厂家，在这里为您做详细的介绍:

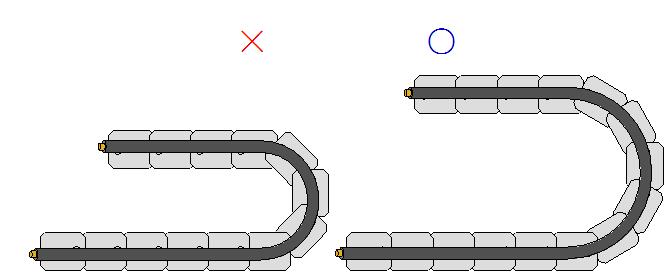

1、电缆的弯曲半径
电缆的弯曲半径要保持在电缆外径的6倍以上。

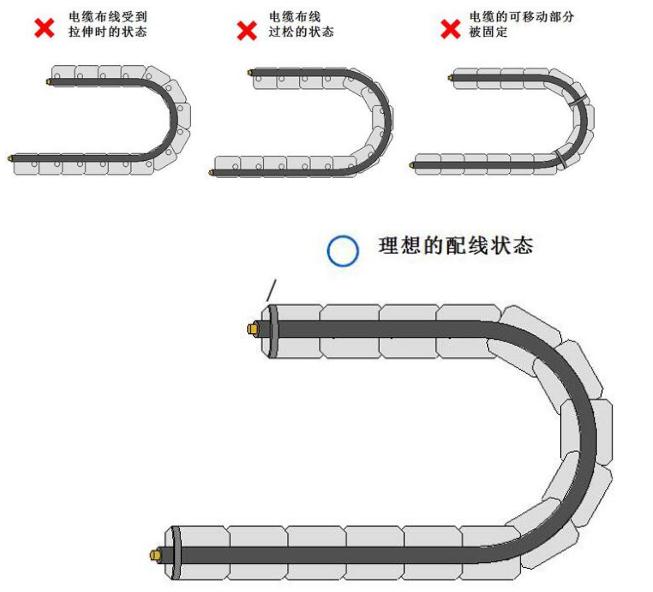

2、拖链内的张力分布以及固定方式
如果电缆在布线时受到张力拉伸，会与拖链的内壁产生摩擦导致护套磨损。反之如果布线过于松散，同样也会与拖链的内壁产生摩擦造成护套磨损，并且容易与其他电缆产生缠绕现象。电缆的布线长度应设定在刚好能通过拖链的中心线为宜。另外，电缆的移动部分如果被固定，会导致弯曲应力无法被分散及吸收，会在固定位置造成应力集中。电缆的固定部位应设置在拖链的两端。

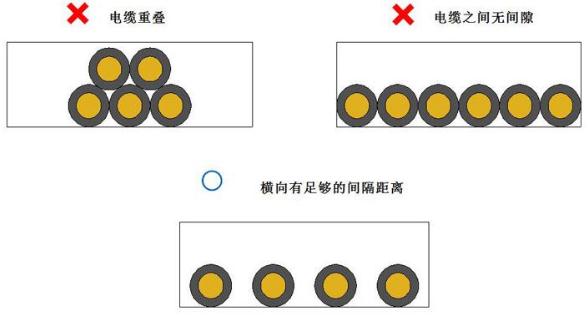

3、防止电缆互相干扰
为防止同时布线的电缆之间互相干扰，电缆不应该重叠，在拖链内实施水平布线时，也要保证足够的间隙，选择具有足以保证电缆间距的拖链。
4、外径差异很大的电缆混在配线
外径差异很大的电缆如果混在配线，容易导致细线被粗线压迫，造成细线容易断线。这时需要用隔板将不同直径大小的电缆隔开。

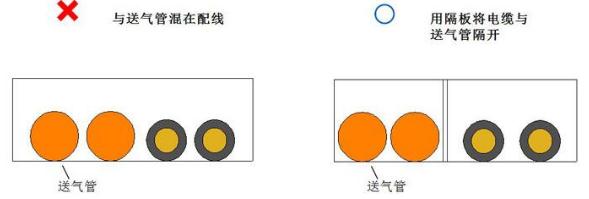

5、电缆与送气管的混在配线
与送气管等较硬的物体混在配线，容易造成电缆受压断线。这时需要用隔板将电缆与送气管隔开。
拖链的安装注意事项
首先，拖链电缆在安装的时候不能够出现扭曲的敷设，也就是不能够从电缆的卷筒里面或者是电缆盘的某一端解开电缆，大家在安装的时候需要先旋转筒或者电缆盘，然后把电缆展开，有必要的话，大家还可以把电缆展开或者是悬挂起来。
其次，在安装的时候工作人员要注意电缆的最小弯曲半径，而且电缆要敷设在拖链当中的话，一定要注意松散程度，尽量的分开排列，还要注意运用隔片把它们分开，或者也可以穿入支架空挡的分离空洞当中，在保持拖链里面电缆之间间隙的时候一定要保持电缆直径百分之十的距离。
另外，在拖链当中，电缆是不能够相互接触或者是被捆绑在一起的。而且电缆的两点一定要固定，或者是在拖链的运动端一定要固定，通常电缆的一动点距离拖链端部的距离一定要是电缆直径的二十到三十倍。
