双绞线的性能 发布时间：2021-09-17 00:00:00

双绞线是由一对相互绝缘的金属导线绞合而成。把两根绝缘的铜导线按一定密度互相绞在一起，不仅可以抵御一部分来自外界的电磁波干扰，也可以降低多对绞线之间的相互干扰。

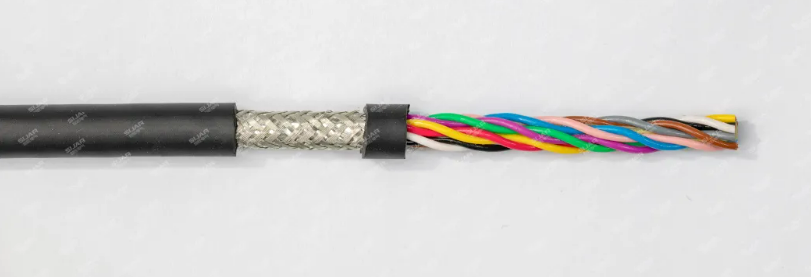

双绞线是由多对双绞线一起包在一个绝缘电缆护套里，便成了双绞线电缆。

1.衰减

衰减是沿链路的信号损失度量。衰减与线缆的长度有关系，随着长度的增加，信号衰减也随之增加。由于衰减随频率而变化，因此，应测量在应用范围内的全部频率上的衰减。

2.近端串扰

串扰分近端串扰和远端串扰(FEXT)，测试仪主要是测量NEXT，由于存在线路损耗，因此FEXT的量值的影响较小。近端串扰(NEXT)损耗是测量一条非屏蔽双绞线链路中从一对线到另一对线的信号耦合。随着信号频率的增加，其测量难度将加大。同时发送端的信号也会衰减,对其它线对的串扰也相对变小。

3.直流电阻

直流环路电阻会消耗一部分信号，并将其转变成热量。它是指一对导线电阻的和，11801规格的双绞线的直流电阻不得大于19.2欧姆。每对间的差异不能太大(小于 0.1欧姆)，否则表示接触不良，必须检查连接点。

4.特性阻抗

与环路直流电阻不同，特性阻抗包括电阻及频率为1~100MHz的电感阻抗及电容阻抗，它与一对电线之间的距离及绝缘体的电气性能有关。各种电缆有不同的特性阻抗，而双绞线电缆则有100欧姆、120欧姆及150欧姆几种。

5.衰减串扰比(ACR)

在某些频率范围，串扰与衰减量的比例关系是反映电缆性能的另一个重要参数。ACR有时也以信噪比(SNR :Signal-Noice ratio)表示，它由最差的衰减量与NEXT量值的差值计算。ACR值较大，表示抗干扰的能力更强。一般系统要求至少大于10分贝。

6.电缆特性

通信信道的品质是由它的电缆特性描述的。SNR是在考虑到干扰信号的情况下，对数据信号强度的一个度量。如果SNR过低，将导致数据信号在被接收时，接收器不能分辨数据信号和噪音信号，最终引起数据错误
