拖链电缆（Energy Chain of cable）是一种耐磨、耐油及柔韧性极强的特殊专用电缆，适用设备单元需要来回移动的场合，把线缆放入电缆拖链当中，保护电缆随拖链回来移动时不受损坏。
拖链电缆适用于设备连接线，设备经常反复移动的拖链场合，有效的防止电缆缠绕、磨损、拉脱和散乱，主要用于工业电子系统、自动生成线、仓储设备、机器人、消防系统、起重机、数控机床和冶金工业领域等等。
一、拖链电缆参数说明
别名：拖链电缆、坦克链电缆、高柔性电缆
工作温度：-50℃至80℃
绝缘：特殊混合丁晴聚氯乙烯材料绝缘
颜色：根据用户指定要求
屏蔽：镀锡铜丝网编织密度85%以上
护套：混合丁晴聚氯乙烯专用耐弯曲、耐油、耐磨、防水护套
规格：拖链电缆种类繁多，芯数从单芯到60芯不等，单芯面积更是涵盖类了0.08-60的所有型号

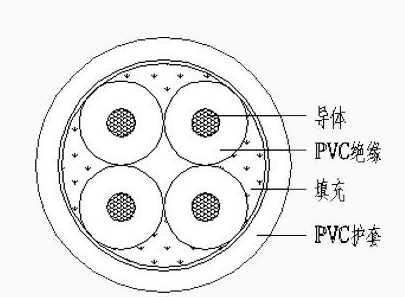

二、拖链电缆结构图
三、拖链电缆常见型号：
TRVV：铜芯丁晴聚氯乙烯绝缘、丁晴聚氯乙烯护套拖链电缆。
TRVVP：铜芯丁晴聚氯乙烯绝缘、丁晴聚氯乙烯护套、软护套镀锡铜丝网编织屏蔽拖链电缆.
TRVVSP：铜芯丁晴聚氯乙烯绝缘、丁晴聚氯乙烯护套对绞总屏蔽拖链电缆。
RVVYP：铜芯丁晴混合特殊绝缘、丁晴混合特殊护套耐油总屏蔽拖链电缆。
四、拖链电缆优势：
1、中心线填充，并非普通电缆的填充料，有效保护绞线的结构，防止绞线游离到电缆的中心区域。
2、选用适宜的单根导线，实现最佳的抗拉能力，因为过细的导体容易引起缠绕现象
3、采用高压成型的PVC或TPE为芯线绝缘材料，支撑每股单股的导线，使其电缆内的绝缘材料不会彼此粘滞
4、采用成束绞合的方式，按运动状态设计，从12根芯线开始绕起。
5、：甲胄式挤压成型的内护套取代廉价的羊毛材料，填充物或附属填充物。这一方法能保证绞线结构不会散乱。
6、屏蔽层编织在内护套外，采用紧密的编织方式使屏蔽层具有抗扭力的作用。
7、不同材料制成的外护套具有不同的功能，但其耐磨性和不粘附的性能却是相同的，具有高柔性的支撑功能。
